Report
This report is an archived publication and may contain dated technical, contact, and link information
Publication Number: FHWA-RD-03-065
Date: September 2004

In-Vehicle Display Icons and Other Information Elements: Volume I

PDF Version (8.33 MB)

PDF files can be viewed with the Acrobat® Reader®

Chapter 8

Icon Details by Icon Type

1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18

Function: Collision Avoidance Information

Side collision avoidance

General

Function: Collision Avoidance Information

Side collision avoidance

General

Icon Message: Imminent collision warning with collision on left side of car. Icon Message: Imminent collision warning (icon design with red and black diagonal stripes)
Icon Message: Imminent collision warning with collision on the right side of car. Icon Message: No left turn
Icon Message: Imminent collision warning Icon Message: No right turn

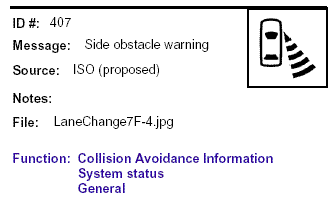

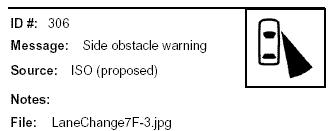

Icon Message: Imminent collision warning with red car on left and white car on right. Icon Message: Side obstacle warning
Icon Message: Imminent collision warning Icon Message: Left Side Obstacle Warning



Function: Collision Avoidance Information

Side collision avoidance

General

Function: Collision Avoidance Information

System status

General

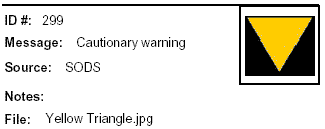

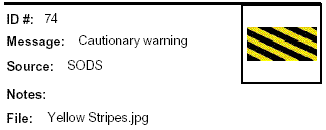

Icon Message: Right Side obstacle warning Icon Message: Cautionary warning
Icon Message: Right Side obstacle warning Icon Message: Lane departure warning

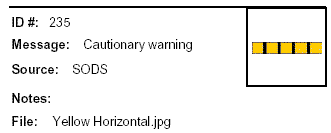

Icon Message: Cautionary warning Icon Message: Lane departure warning system offor not available

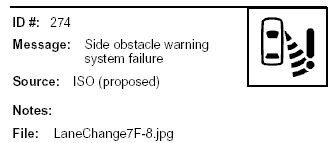

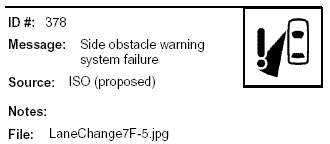

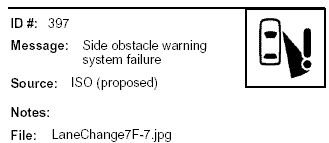

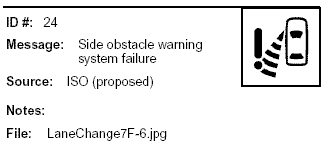

Icon Message: Cautionary warning Icon Message: Side Obstacle warning system failure
Icon Message: Cautionary Warning. Left Side Obstacle Warning system failure.



Function: Collision Avoidance Information

System Status

General

Function: Collision Avoidance Information

System status

General

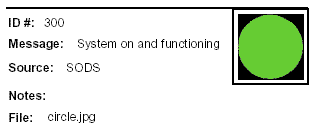

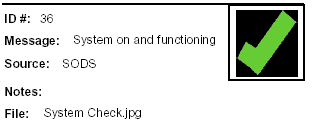

Icon Message: Right side obstacle warning system failure Icon Message: System on and functioning
Icon Message: Left side obstacle warning system failure Icon Message: System on and functioning

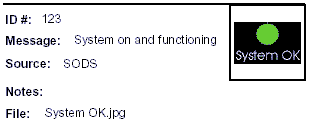

Icon Message: System Failure Icon Message: System on and Functioning (design has the words System OK with green dot)

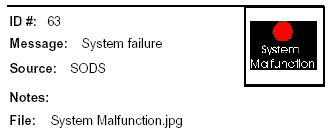

Icon Message: System Failure, System Malfunction

Function: Commercial Vehicle Operations

Information

Augmented signage information

General

Icon Message: Allowable vehicle length on roadway (Icon design black truck inside red circle)

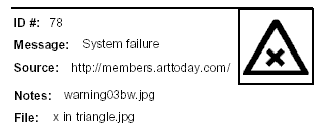

Icon Message: System Failure (icon design is a triange with an X inside it)
