Publication Number: FHWA-RD-03-065
Date: September 2004

In-Vehicle Display Icons and Other Information Elements: Volume I

PDF Version (8.33 MB)

PDF files can be viewed with the Acrobat® Reader®

Chapter 8

Icon Details by Icon Type

1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18

Function: Collision Avoidance Information

Collision Avoidance General

Function: Collision Avoidance Information

Collision Avoidance General

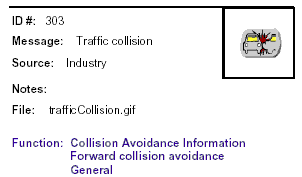

Icon Message: Imminent collision warning (sign is designed with red and black diagonal stripes) Icon Message: Traffic collision
Icon Message: imminent collision warning (sign is designed with vertical red and black stripes) Icon Message: Foward Vehicle Crash Warning
Icon Message: Imminent collision warning (red and black horizontal stripes) Icon Message: Foward vehicle crash warning

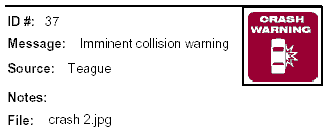

Icon Message: Imminent collision warning Icon Message: Forward vehicle crash warning

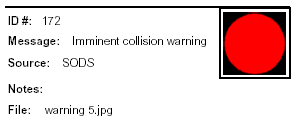

Icon Message: Imminent collision warning



Function: Collision Avoidance Information

Forward collision avoidance

General

Function: Collision Avoidance Information

Rear-end collision avoidance

General

Icon Message: Forward vehicle crash warning Icon Message: Alert Level

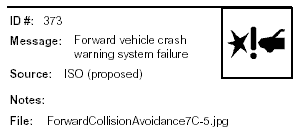

Icon Message: Forward vehicle crash warning system failure Icon Message: Imminent collision warning
Icon Message: Forward vehicle crash warning system failure Icon Message: Imminent collision warning
Icon Message: Forward vehicle crash warning system failure Icon Message: Lane departure warning



Function: Collision Avoidance Information

Side collision avoidance

General

Function: Collision Avoidance Information

Side collision avoidance

General

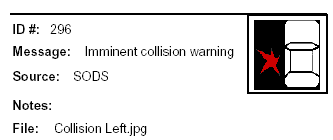

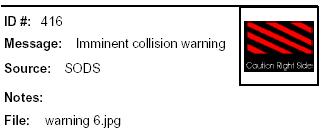

Icon Message: Imminent collision warning with collision on left side of car. Icon Message: Imminent collision warning (icon design with red and black diagonal stripes)

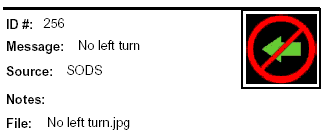

Icon Message: Imminent collision warning with collision on the right side of car. Icon Message: No left turn
Icon Message: Imminent collision warning with collision on right side of car Icon Message: No right turn

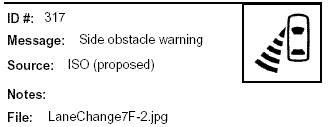

Icon Message: Imminent collision warning with red car on left and white car on right. Icon Message: Side obstacle warning
Icon Message: Imminent collision warning Icon Message: Left Side Obstacle Warning
