This appendix presents the data associated with all measurements taken of weld cross sections from some panel series. These measurements were not taken on any of the OG series panels. Measurements for the laser welded specimens are in appendix C. The weld location syntax used in table 22 through table 30 is shown in figure 63. Weld locations 1 and 2 are on one machined face of the specimen, and locations 3 and 4 are on the opposing machined face. Locations 1 and 3 are on the side with the dominant fatigue crack size because both welds sometimes cracked simultaneously. The exception to this rule is for the W series specimens in table 30, where a table footnote is used to denote the side with the dominant fatigue crack. In addition, the W series specimens were only etched on one face of each specimen in lieu of both sides for the majority of the specimens. This was done to save time because the unetched face of one specimen abuts the etched face of the neighboring specimen. The remaining column headings in this appendix’s tables present the measurements recorded as shown in figure 64.

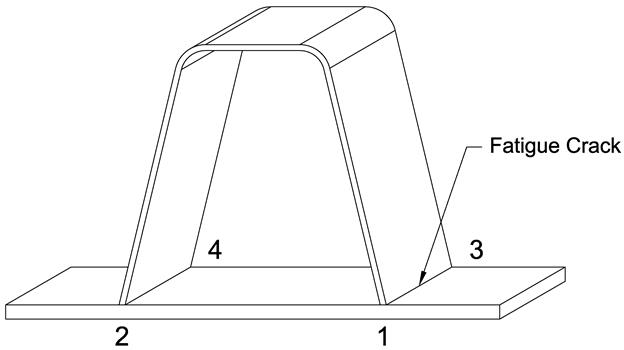

Figure 63. Schematic. Denotation of weld locations.

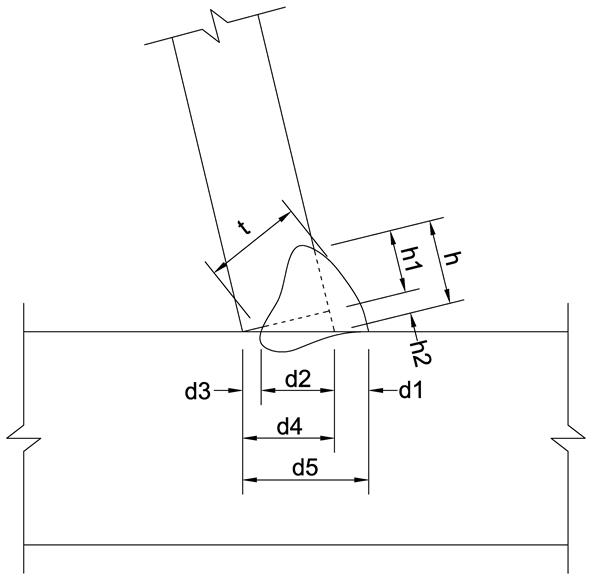

Figure 64. Schematic. Measured dimensions.
Where:
d1 = Weld length along the deck plate.
d2 = Weld penetration along the deck plate.
d3 = Size of the gap behind the weld.
d4 = Projected width of rib on deck plate.
d5 = Length from weld toe to inside edge of rib.
d2/d4 = Percentage of the weld penetration.
h = Total weld length along the rib plate.
h1 = Weld length along the rib plate.
h2 = Face gap.
t = Actual weld throat size, defined as the distance from the weld root to the nearest point on the curved weld surface.
Table 22. Weld dimensions of GM8 series.
Specimen | Weld Location | d1 (inches) |
d2 (inches) |
d3 (inches) |
d4 (inches) |
d2/d4 | d5 (inches) |
t (inches) |
h1 (inches) |
h2 (inches) |
h (inches) |
---|---|---|---|---|---|---|---|---|---|---|---|
GM8-1 | 1 | 0.278 | 0.241 | 0.105 | 0.346 | 0.698 | 0.624 | 0.332 | 0.317 | 0.059 | 0.378 |
2 | 0.213 | 0.262 | 0.057 | 0.318 | 0.822 | 0.531 | 0.360 | 0.330 | 0.061 | 0.391 | |
3 | 0.197 | 0.247 | 0.080 | 0.327 | 0.756 | 0.524 | 0.309 | 0.201 | 0.055 | 0.256 | |
4 | 0.193 | 0.256 | 0.067 | 0.323 | 0.792 | 0.516 | 0.308 | 0.286 | 0.061 | 0.347 | |
Average 1 and 3 | 0.237 | 0.244 | 0.092 | 0.336 | 0.727 | 0.574 | 0.321 | 0.259 | 0.057 | 0.317 | |
Average 2 and 4 | 0.203 | 0.259 | 0.062 | 0.321 | 0.807 | 0.523 | 0.334 | 0.308 | 0.061 | 0.369 | |
GM8-2 | 1 | 0.189 | 0.251 | 0.103 | 0.355 | 0.709 | 0.440 | 0.342 | 0.227 | 0.065 | 0.293 |
2 | 0.255 | 0.219 | 0.100 | 0.319 | 0.687 | 0.574 | 0.342 | 0.286 | 0.053 | 0.338 | |
3 | 0.208 | 0.244 | 0.078 | 0.322 | 0.757 | 0.530 | 0.313 | 0.288 | 0.065 | 0.353 | |
4 | 0.221 | 0.252 | 0.080 | 0.332 | 0.759 | 0.553 | 0.325 | 0.255 | 0.057 | 0.311 | |
Average 1 and 3 | 0.198 | 0.248 | 0.091 | 0.338 | 0.733 | 0.485 | 0.328 | 0.257 | 0.065 | 0.323 | |
Average 2 and 4 | 0.238 | 0.235 | 0.090 | 0.325 | 0.723 | 0.563 | 0.333 | 0.270 | 0.055 | 0.325 | |
GM8-3 | 1 | 0.194 | 0.257 | 0.063 | 0.320 | 0.805 | 0.513 | 0.357 | 0.248 | 0.059 | 0.307 |
2 | 0.166 | 0.245 | 0.074 | 0.319 | 0.768 | 0.485 | 0.310 | 0.190 | 0.061 | 0.252 | |
3 | 0.220 | 0.249 | 0.072 | 0.321 | 0.775 | 0.541 | 0.332 | 0.227 | 0.052 | 0.282 | |
4 | 0.180 | 0.256 | 0.073 | 0.329 | 0.778 | 0.509 | 0.333 | 0.223 | 0.065 | 0.288 | |
Average 1 and 3 | 0.207 | 0.253 | 0.067 | 0.321 | 0.790 | 0.527 | 0.344 | 0.238 | 0.056 | 0.295 | |
Average 2 and 4 | 0.173 | 0.250 | 0.073 | 0.324 | 0.773 | 0.497 | 0.322 | 0.206 | 0.063 | 0.270 | |
GM8-4 | 1 | 0.220 | 0.226 | 0.097 | 0.322 | 0.700 | 0.542 | 0.336 | 0.295 | 0.039 | 0.334 |
2 | 0.167 | 0.225 | 0.105 | 0.330 | 0.681 | 0.497 | 0.336 | 0.252 | 0.069 | 0.321 | |
3 | 0.220 | 0.205 | 0.115 | 0.320 | 0.640 | 0.540 | 0.317 | 0.275 | 0.038 | 0.313 | |
4 | 0.168 | 0.273 | 0.046 | 0.318 | 0.857 | 0.486 | 0.363 | 0.254 | 0.066 | 0.320 | |
Average 1 and 3 | 0.220 | 0.215 | 0.106 | 0.321 | 0.670 | 0.541 | 0.327 | 0.285 | 0.039 | 0.324 | |
Average 2 and 4 | 0.168 | 0.249 | 0.075 | 0.324 | 0.769 | 0.492 | 0.349 | 0.253 | 0.067 | 0.320 | |
GM8-5 | 1 | 0.217 | 0.252 | 0.053 | 0.305 | 0.828 | 0.522 | 0.347 | 0.222 | 0.052 | 0.275 |
2 | 0.154 | 0.274 | 0.043 | 0.317 | 0.863 | 0.471 | 0.348 | 0.226 | 0.061 | 0.286 | |
3 | 0.220 | 0.246 | 0.063 | 0.309 | 0.797 | 0.529 | 0.347 | 0.245 | 0.052 | 0.297 | |
4 | 0.170 | 0.248 | 0.065 | 0.313 | 0.792 | 0.483 | 0.327 | 0.206 | 0.061 | 0.267 | |
Average 1 and 3 | 0.219 | 0.249 | 0.058 | 0.307 | 0.812 | 0.526 | 0.347 | 0.234 | 0.052 | 0.286 | |
Average 2 and 4 | 0.162 | 0.261 | 0.054 | 0.315 | 0.827 | 0.477 | 0.337 | 0.216 | 0.061 | 0.276 | |
GM8-6 | 1 | 0.162 | 0.265 | 0.061 | 0.325 | 0.814 | 0.487 | 0.350 | 0.224 | 0.063 | 0.286 |
2 | 0.157 | 0.254 | 0.076 | 0.330 | 0.770 | 0.411 | 0.352 | 0.256 | 0.055 | 0.311 | |
3 | 0.185 | 0.262 | 0.079 | 0.340 | 0.768 | 0.526 | 0.350 | 0.222 | 0.068 | 0.290 | |
4 | 0.216 | 0.195 | 0.135 | 0.330 | 0.592 | 0.545 | 0.304 | 0.230 | 0.056 | 0.286 | |
Average 1 and 3 | 0.174 | 0.263 | 0.070 | 0.333 | 0.791 | 0.507 | 0.350 | 0.223 | 0.065 | 0.288 | |
Average 2 and 4 | 0.187 | 0.224 | 0.105 | 0.330 | 0.681 | 0.478 | 0.328 | 0.243 | 0.056 | 0.299 | |
GM8-7 | 1 | 0.181 | 0.268 | 0.047 | 0.315 | 0.851 | 0.496 | 0.357 | 0.251 | 0.056 | 0.308 |
2 | 0.196 | 0.256 | 0.055 | 0.312 | 0.822 | 0.508 | 0.332 | 0.206 | 0.063 | 0.269 | |
3 | 0.195 | 0.255 | 0.060 | 0.316 | 0.809 | 0.511 | 0.341 | 0.235 | 0.057 | 0.292 | |
4 | 0.165 | 0.267 | 0.054 | 0.321 | 0.831 | 0.486 | 0.334 | 0.222 | 0.062 | 0.284 | |
Average 1 and 3 | 0.188 | 0.262 | 0.054 | 0.315 | 0.830 | 0.503 | 0.349 | 0.243 | 0.056 | 0.300 | |
Average 2 and 4 | 0.181 | 0.261 | 0.055 | 0.316 | 0.827 | 0.497 | 0.333 | 0.214 | 0.062 | 0.276 | |
GM8-8 | 1 | 0.244 | 0.219 | 0.106 | 0.325 | 0.674 | 0.569 | 0.338 | 0.243 | 0.054 | 0.297 |
2 | 0.174 | 0.255 | 0.072 | 0.326 | 0.780 | 0.500 | 0.339 | 0.241 | 0.062 | 0.303 | |
3 | 0.233 | 0.229 | 0.093 | 0.322 | 0.711 | 0.554 | 0.351 | 0.274 | 0.055 | 0.329 | |
4 | 0.141 | 0.276 | 0.051 | 0.327 | 0.844 | 0.468 | 0.350 | 0.218 | 0.062 | 0.280 | |
Average 1 and 3 | 0.238 | 0.224 | 0.099 | 0.323 | 0.693 | 0.562 | 0.344 | 0.259 | 0.054 | 0.313 | |
Average 2 and 4 | 0.157 | 0.265 | 0.061 | 0.327 | 0.812 | 0.484 | 0.344 | 0.230 | 0.062 | 0.292 | |
GM8-9 | 1 | 0.171 | 0.253 | 0.059 | 0.312 | 0.810 | 0.483 | 0.309 | 0.308 | 0.046 | 0.354 |
2 | 0.157 | 0.314 | 0.014 | 0.328 | 0.957 | 0.485 | 0.320 | 0.285 | 0.070 | 0.355 | |
3 | 0.182 | 0.271 | 0.040 | 0.311 | 0.871 | 0.494 | 0.308 | 0.351 | 0.048 | 0.399 | |
4 | 0.192 | 0.253 | 0.055 | 0.308 | 0.822 | 0.501 | 0.302 | 0.289 | 0.059 | 0.349 | |
Average 1 and 3 | 0.176 | 0.262 | 0.050 | 0.312 | 0.841 | 0.488 | 0.308 | 0.329 | 0.047 | 0.376 | |
Average 2 and 4 | 0.175 | 0.284 | 0.035 | 0.318 | 0.889 | 0.493 | 0.311 | 0.287 | 0.065 | 0.352 | |
GM8-10 | 1 | 0.151 | 0.272 | 0.065 | 0.336 | 0.808 | 0.487 | 0.347 | 0.225 | 0.066 | 0.291 |
2 | 0.207 | 0.255 | 0.076 | 0.331 | 0.770 | 0.538 | 0.363 | 0.272 | 0.055 | 0.327 | |
3 | 0.151 | 0.292 | 0.034 | 0.326 | 0.897 | 0.477 | 0.372 | 0.244 | 0.065 | 0.308 | |
4 | 0.213 | 0.214 | 0.107 | 0.321 | 0.666 | 0.535 | 0.323 | 0.244 | 0.053 | 0.296 | |
Average 1 and 3 | 0.151 | 0.282 | 0.049 | 0.331 | 0.853 | 0.482 | 0.360 | 0.234 | 0.065 | 0.300 | |
Average 2 and 4 | 0.210 | 0.234 | 0.092 | 0.326 | 0.718 | 0.536 | 0.343 | 0.258 | 0.054 | 0.312 | |
GM8-11 | 1 | 0.149 | 0.303 | 0.019 | 0.322 | 0.940 | 0.471 | 0.316 | 0.312 | 0.062 | 0.374 |
2 | 0.161 | 0.262 | 0.076 | 0.337 | 0.776 | 0.498 | 0.347 | 0.316 | 0.068 | 0.384 | |
3 | 0.166 | 0.270 | 0.053 | 0.323 | 0.836 | 0.488 | 0.359 | 0.357 | 0.058 | 0.415 | |
4 | 0.188 | 0.259 | 0.075 | 0.334 | 0.776 | 0.522 | 0.368 | 0.307 | 0.063 | 0.370 | |
Average 1 and 3 | 0.157 | 0.286 | 0.036 | 0.322 | 0.888 | 0.480 | 0.337 | 0.335 | 0.060 | 0.394 | |
Average 2 and 4 | 0.175 | 0.260 | 0.075 | 0.335 | 0.776 | 0.510 | 0.357 | 0.311 | 0.066 | 0.377 | |
GM8-12 | 1 | 0.168 | 0.298 | 0.042 | 0.340 | 0.878 | 0.507 | 0.392 | 0.262 | 0.064 | 0.326 |
2 | 0.201 | 0.262 | 0.062 | 0.325 | 0.808 | 0.525 | 0.375 | 0.262 | 0.055 | 0.316 | |
3 | 0.180 | 0.298 | 0.042 | 0.340 | 0.878 | 0.507 | 0.392 | 0.232 | 0.059 | 0.291 | |
4 | 0.229 | 0.241 | 0.085 | 0.326 | 0.738 | 0.554 | 0.349 | 0.276 | 0.050 | 0.326 | |
Average 1 and 3 | 0.174 | 0.298 | 0.042 | 0.340 | 0.878 | 0.507 | 0.392 | 0.247 | 0.061 | 0.308 | |
Average 2 and 4 | 0.215 | 0.252 | 0.074 | 0.325 | 0.773 | 0.540 | 0.362 | 0.269 | 0.052 | 0.321 | |
GM8-13 | 1 | 0.134 | 0.308 | 0.000 | 0.308 | 1.000 | 0.458 | 0.425 | 0.346 | 0.053 | 0.399 |
2 | 0.148 | 0.278 | 0.045 | 0.323 | 0.861 | 0.472 | 0.355 | 0.275 | 0.067 | 0.342 | |
3 | 0.169 | 0.283 | 0.035 | 0.317 | 0.890 | 0.486 | 0.368 | 0.268 | 0.055 | 0.323 | |
4 | 0.167 | 0.264 | 0.056 | 0.319 | 0.825 | 0.487 | 0.335 | 0.285 | 0.067 | 0.356 | |
Average 1 and 3 | 0.151 | 0.295 | 0.017 | 0.313 | 0.945 | 0.472 | 0.396 | 0.307 | 0.054 | 0.361 | |
Average 2 and 4 | 0.158 | 0.271 | 0.050 | 0.321 | 0.843 | 0.479 | 0.345 | 0.280 | 0.067 | 0.349 | |
GM8-14 | 1 | 0.221 | 0.220 | 0.103 | 0.323 | 0.682 | 0.544 | 0.293 | 0.190 | 0.061 | 0.251 |
2 | 0.176 | 0.273 | 0.053 | 0.326 | 0.837 | 0.502 | 0.364 | 0.250 | 0.054 | 0.304 | |
3 | 0.172 | 0.277 | 0.039 | 0.317 | 0.876 | 0.489 | 0.376 | 0.276 | 0.058 | 0.334 | |
4 | 0.196 | 0.277 | 0.058 | 0.335 | 0.826 | 0.531 | 0.376 | 0.274 | 0.058 | 0.332 | |
Average 1 and 3 | 0.197 | 0.249 | 0.071 | 0.320 | 0.779 | 0.516 | 0.334 | 0.233 | 0.060 | 0.293 | |
Average 2 and 4 | 0.186 | 0.275 | 0.056 | 0.331 | 0.832 | 0.516 | 0.370 | 0.262 | 0.056 | 0.318 | |
GM8-15 | 1 | 0.132 | 0.315 | 0.000 | 0.315 | 1.000 | 0.454 | 0.434 | 0.355 | 0.061 | 0.416 |
2 | 0.153 | 0.265 | 0.061 | 0.326 | 0.814 | 0.479 | 0.336 | 0.310 | 0.067 | 0.377 | |
3 | 0.134 | 0.293 | 0.022 | 0.315 | 0.930 | 0.449 | 0.399 | 0.348 | 0.054 | 0.402 | |
4 | 0.159 | 0.266 | 0.055 | 0.321 | 0.827 | 0.480 | 0.352 | 0.226 | 0.066 | 0.292 | |
Average 1 and 3 | 0.133 | 0.304 | 0.011 | 0.315 | 0.965 | 0.452 | 0.416 | 0.352 | 0.057 | 0.409 | |
Average 2 and 4 | 0.156 | 0.265 | 0.058 | 0.323 | 0.821 | 0.479 | 0.344 | 0.268 | 0.066 | 0.334 | |
GM8-16 | 1 | 0.187 | 0.244 | 0.075 | 0.318 | 0.765 | 0.505 | 0.347 | 0.242 | 0.055 | 0.297 |
2 | 0.154 | 0.243 | 0.082 | 0.325 | 0.748 | 0.479 | 0.316 | 0.216 | 0.063 | 0.279 | |
3 | 0.153 | 0.286 | 0.031 | 0.317 | 0.901 | 0.470 | 0.440 | 0.309 | 0.056 | 0.364 | |
4 | 0.140 | 0.257 | 0.067 | 0.325 | 0.793 | 0.464 | 0.373 | 0.231 | 0.063 | 0.294 | |
Average 1 and 3 | 0.170 | 0.265 | 0.053 | 0.318 | 0.833 | 0.488 | 0.393 | 0.275 | 0.055 | 0.331 | |
Average 2 and 4 | 0.147 | 0.250 | 0.075 | 0.325 | 0.770 | 0.472 | 0.344 | 0.223 | 0.063 | 0.286 | |
Average | 1 and 3 | 0.187 | 0.262 | 0.060 | 0.323 | 0.814 | 0.507 | 0.353 | 0.269 | 0.056 | 0.326 |
2 and 4 | 0.181 | 0.256 | 0.068 | 0.324 | 0.790 | 0.502 | 0.341 | 0.256 | 0.061 | 0.317 | |
All | 0.184 | 0.259 | 0.064 | 0.323 | 0.802 | 0.505 | 0.347 | 0.263 | 0.059 | 0.322 | |
Standard Deviation | 1 and 3 | 0.035 | 0.028 | 0.031 | 0.011 | 0.092 | 0.039 | 0.036 | 0.048 | 0.007 | 0.046 |
2 and 4 | 0.028 | 0.022 | 0.022 | 0.007 | 0.068 | 0.033 | 0.021 | 0.035 | 0.005 | 0.036 | |
All | 0.031 | 0.025 | 0.027 | 0.009 | 0.081 | 0.036 | 0.030 | 0.042 | 0.007 | 0.042 |
Table 23. Weld dimensions of SA8 series.
Specimen | Weld Location | d1 (inches) |
d2 (inches) |
d3 (inches) |
d4 (inches) |
d2/d4 | d5 (inches) |
t (inches) |
h1 (inches) |
h2 (inches) |
h (inches) |
---|---|---|---|---|---|---|---|---|---|---|---|
SA8-1 | 1 | 0.374 | 0.167 | 0.153 | 0.320 | 0.521 | 0.693 | 0.263 | 0.193 | 0.059 | 0.252 |
2 | 0.083 | 0.139 | 0.166 | 0.305 | 0.456 | 0.387 | 0.154 | 0.066 | 0.000 | 0.066 | |
3 | 0.436 | 0.205 | 0.111 | 0.315 | 0.650 | 0.752 | 0.275 | 0.166 | 0.064 | 0.231 | |
4 | 0.348 | 0.159 | 0.102 | 0.261 | 0.609 | 0.609 | 0.278 | 0.235 | 0.003 | 0.238 | |
Average 1 and 3 | 0.405 | 0.186 | 0.132 | 0.318 | 0.585 | 0.723 | 0.269 | 0.180 | 0.062 | 0.241 | |
Average 2 and 4 | 0.215 | 0.149 | 0.134 | 0.283 | 0.532 | 0.498 | 0.216 | 0.151 | 0.001 | 0.152 | |
SA8-3 | 1 | 0.359 | 0.201 | 0.135 | 0.336 | 0.598 | 0.694 | 0.296 | 0.195 | 0.064 | 0.260 |
2 | 0.290 | 0.216 | 0.112 | 0.329 | 0.658 | 0.619 | 0.277 | 0.167 | 0.058 | 0.226 | |
3 | 0.351 | 0.119 | 0.206 | 0.325 | 0.365 | 0.676 | 0.207 | 0.132 | 0.060 | 0.192 | |
4 | 0.299 | 0.219 | 0.097 | 0.316 | 0.692 | 0.615 | 0.282 | 0.181 | 0.062 | 0.242 | |
Average 1 and 3 | 0.355 | 0.160 | 0.171 | 0.330 | 0.484 | 0.685 | 0.251 | 0.164 | 0.062 | 0.226 | |
Average 2 and 4 | 0.295 | 0.218 | 0.105 | 0.322 | 0.675 | 0.617 | 0.280 | 0.174 | 0.060 | 0.234 | |
SA8-4 | 1 | 0.245 | 0.266 | 0.074 | 0.340 | 0.784 | 0.585 | 0.305 | 0.142 | 0.063 | 0.206 |
2 | 0.312 | 0.216 | 0.106 | 0.321 | 0.672 | 0.633 | 0.295 | 0.198 | 0.058 | 0.256 | |
3 | 0.265 | 0.258 | 0.091 | 0.349 | 0.739 | 0.614 | 0.313 | 0.183 | 0.066 | 0.249 | |
4 | 0.337 | 0.254 | 0.068 | 0.323 | 0.788 | 0.660 | 0.328 | 0.200 | 0.061 | 0.261 | |
Average 1 and 3 | 0.255 | 0.262 | 0.082 | 0.345 | 0.762 | 0.599 | 0.309 | 0.163 | 0.065 | 0.227 | |
Average 2 and 4 | 0.324 | 0.235 | 0.087 | 0.322 | 0.730 | 0.646 | 0.311 | 0.199 | 0.059 | 0.258 | |
SA8-5 | 1 | 0.289 | 0.263 | 0.056 | 0.319 | 0.823 | 0.608 | 0.325 | 0.187 | 0.059 | 0.246 |
2 | 0.312 | 0.283 | 0.064 | 0.347 | 0.815 | 0.659 | 0.339 | 0.184 | 0.068 | 0.252 | |
3 | 0.322 | 0.213 | 0.113 | 0.326 | 0.653 | 0.648 | 0.279 | 0.164 | 0.058 | 0.222 | |
4 | 0.321 | 0.212 | 0.119 | 0.331 | 0.641 | 0.657 | 0.284 | 0.178 | 0.065 | 0.243 | |
Average 1 and 3 | 0.306 | 0.238 | 0.085 | 0.322 | 0.738 | 0.628 | 0.302 | 0.175 | 0.059 | 0.234 | |
Average 2 and 4 | 0.317 | 0.247 | 0.091 | 0.339 | 0.728 | 0.658 | 0.311 | 0.181 | 0.066 | 0.247 | |
SA8-6 | 1 | 0.319 | 0.234 | 0.109 | 0.343 | 0.683 | 0.662 | 0.303 | 0.176 | 0.069 | 0.245 |
2 | 0.297 | 0.220 | 0.110 | 0.330 | 0.668 | 0.627 | 0.306 | 0.198 | 0.059 | 0.257 | |
3 | 0.389 | 0.208 | 0.114 | 0.322 | 0.646 | 0.711 | 0.307 | 0.211 | 0.061 | 0.273 | |
4 | 0.253 | 0.226 | 0.106 | 0.332 | 0.679 | 0.585 | 0.289 | 0.170 | 0.061 | 0.231 | |
Average 1 and 3 | 0.354 | 0.221 | 0.111 | 0.332 | 0.665 | 0.686 | 0.305 | 0.194 | 0.065 | 0.259 | |
Average 2 and 4 | 0.275 | 0.223 | 0.108 | 0.331 | 0.674 | 0.606 | 0.298 | 0.184 | 0.060 | 0.244 | |
SA8-7 | 1 | 0.313 | 0.263 | 0.075 | 0.338 | 0.777 | 0.651 | 0.326 | 0.186 | 0.068 | 0.254 |
2 | 0.322 | 0.238 | 0.088 | 0.325 | 0.730 | 0.648 | 0.313 | 0.192 | 0.055 | 0.247 | |
3 | 0.375 | 0.193 | 0.139 | 0.331 | 0.582 | 0.706 | 0.292 | 0.177 | 0.063 | 0.239 | |
4 | 0.275 | 0.252 | 0.078 | 0.331 | 0.762 | 0.607 | 0.310 | 0.171 | 0.061 | 0.232 | |
Average 1 and 3 | 0.344 | 0.228 | 0.107 | 0.335 | 0.679 | 0.679 | 0.309 | 0.181 | 0.065 | 0.246 | |
Average 2 and 4 | 0.299 | 0.245 | 0.083 | 0.328 | 0.746 | 0.627 | 0.311 | 0.182 | 0.058 | 0.240 | |
SA8-8 | 1 | 0.324 | 0.195 | 0.139 | 0.334 | 0.584 | 0.658 | 0.290 | 0.205 | 0.059 | 0.264 |
2 | 0.348 | 0.203 | 0.134 | 0.337 | 0.601 | 0.685 | 0.289 | 0.196 | 0.066 | 0.262 | |
3 | 0.276 | 0.183 | 0.159 | 0.342 | 0.535 | 0.618 | 0.263 | 0.163 | 0.062 | 0.225 | |
4 | 0.331 | 0.236 | 0.096 | 0.332 | 0.710 | 0.663 | 0.293 | 0.161 | 0.067 | 0.228 | |
Average 1 and 3 | 0.300 | 0.189 | 0.149 | 0.338 | 0.560 | 0.638 | 0.277 | 0.184 | 0.061 | 0.245 | |
Average 2 and 4 | 0.340 | 0.219 | 0.115 | 0.335 | 0.656 | 0.674 | 0.291 | 0.179 | 0.067 | 0.245 | |
SA8-9 | 1 | 0.311 | 0.209 | 0.122 | 0.331 | 0.633 | 0.641 | 0.282 | 0.117 | 0.067 | 0.184 |
2 | 0.377 | 0.202 | 0.136 | 0.339 | 0.596 | 0.716 | 0.282 | 0.202 | 0.071 | 0.273 | |
3 | 0.166 | 0.139 | 0.179 | 0.319 | 0.435 | 0.485 | 0.151 | 0.032 | 0.056 | 0.088 | |
4 | 0.405 | 0.064 | 0.260 | 0.323 | 0.198 | 0.728 | 0.219 | 0.214 | 0.066 | 0.280 | |
Average 1 and 3 | 0.238 | 0.174 | 0.150 | 0.325 | 0.534 | 0.563 | 0.217 | 0.074 | 0.062 | 0.136 | |
Average 2 and 4 | 0.391 | 0.133 | 0.198 | 0.331 | 0.397 | 0.722 | 0.250 | 0.208 | 0.069 | 0.277 | |
SA8-10 | 1 | 0.330 | 0.168 | 0.169 | 0.337 | 0.499 | 0.667 | 0.253 | 0.162 | 0.065 | 0.226 |
2 | 0.366 | 0.217 | 0.111 | 0.328 | 0.661 | 0.695 | 0.306 | 0.226 | 0.068 | 0.294 | |
3 | 0.344 | 0.176 | 0.151 | 0.327 | 0.539 | 0.670 | 0.265 | 0.151 | 0.062 | 0.212 | |
4 | 0.350 | 0.162 | 0.171 | 0.333 | 0.487 | 0.683 | 0.259 | 0.177 | 0.069 | 0.247 | |
Average 1 and 3 | 0.337 | 0.172 | 0.160 | 0.332 | 0.519 | 0.669 | 0.259 | 0.156 | 0.063 | 0.219 | |
Average 2 and 4 | 0.358 | 0.189 | 0.141 | 0.330 | 0.574 | 0.689 | 0.282 | 0.202 | 0.069 | 0.271 | |
SA8-11 | 1 | 0.315 | 0.220 | 0.113 | 0.333 | 0.660 | 0.648 | 0.291 | 0.178 | 0.061 | 0.240 |
2 | 0.375 | 0.209 | 0.123 | 0.332 | 0.629 | 0.704 | 0.305 | 0.224 | 0.069 | 0.293 | |
3 | 0.349 | 0.180 | 0.148 | 0.327 | 0.549 | 0.676 | 0.259 | 0.168 | 0.060 | 0.228 | |
4 | 0.313 | 0.215 | 0.121 | 0.336 | 0.640 | 0.649 | 0.296 | 0.190 | 0.070 | 0.259 | |
Average 1 and 3 | 0.332 | 0.200 | 0.130 | 0.330 | 0.604 | 0.662 | 0.275 | 0.173 | 0.061 | 0.234 | |
Average 2 and 4 | 0.344 | 0.212 | 0.122 | 0.334 | 0.634 | 0.677 | 0.301 | 0.207 | 0.070 | 0.276 | |
SA8-12 | 1 | 0.280 | 0.266 | 0.064 | 0.330 | 0.807 | 0.610 | 0.333 | 0.195 | 0.061 | 0.256 |
2 | 0.354 | 0.220 | 0.117 | 0.337 | 0.652 | 0.691 | 0.315 | 0.226 | 0.069 | 0.295 | |
3 | 0.302 | 0.218 | 0.115 | 0.333 | 0.655 | 0.635 | 0.291 | 0.182 | 0.061 | 0.243 | |
4 | 0.304 | 0.216 | 0.116 | 0.332 | 0.652 | 0.636 | 0.302 | 0.202 | 0.069 | 0.271 | |
Average 1 and 3 | 0.291 | 0.242 | 0.089 | 0.331 | 0.731 | 0.622 | 0.312 | 0.189 | 0.061 | 0.249 | |
Average 2 and 4 | 0.329 | 0.218 | 0.117 | 0.335 | 0.652 | 0.663 | 0.308 | 0.214 | 0.069 | 0.283 | |
SA8-13 | 1 | 0.305 | 0.250 | 0.082 | 0.332 | 0.752 | 0.637 | 0.338 | 0.226 | 0.069 | 0.295 |
2 | 0.270 | 0.265 | 0.062 | 0.327 | 0.810 | 0.596 | 0.333 | 0.196 | 0.060 | 0.255 | |
3 | 0.364 | 0.235 | 0.099 | 0.334 | 0.703 | 0.698 | 0.321 | 0.215 | 0.067 | 0.282 | |
4 | 0.283 | 0.277 | 0.056 | 0.333 | 0.832 | 0.616 | 0.338 | 0.191 | 0.060 | 0.250 | |
Average 1 and 3 | 0.335 | 0.242 | 0.091 | 0.333 | 0.727 | 0.668 | 0.330 | 0.221 | 0.068 | 0.289 | |
Average 2 and 4 | 0.276 | 0.271 | 0.059 | 0.330 | 0.821 | 0.606 | 0.335 | 0.193 | 0.060 | 0.253 | |
SA8-14 | 1 | 0.306 | 0.223 | 0.107 | 0.330 | 0.676 | 0.636 | 0.299 | 0.189 | 0.061 | 0.250 |
2 | 0.349 | 0.217 | 0.112 | 0.329 | 0.659 | 0.678 | 0.300 | 0.191 | 0.065 | 0.256 | |
3 | 0.265 | 0.252 | 0.081 | 0.334 | 0.756 | 0.599 | 0.326 | 0.197 | 0.061 | 0.259 | |
4 | 0.354 | 0.202 | 0.133 | 0.335 | 0.603 | 0.690 | 0.302 | 0.228 | 0.066 | 0.294 | |
Average 1 and 3 | 0.286 | 0.238 | 0.094 | 0.332 | 0.716 | 0.618 | 0.313 | 0.193 | 0.061 | 0.254 | |
Average 2 and 4 | 0.352 | 0.209 | 0.123 | 0.332 | 0.631 | 0.684 | 0.301 | 0.209 | 0.066 | 0.275 | |
SA8-15 | 1 | 0.354 | 0.209 | 0.119 | 0.329 | 0.636 | 0.684 | 0.295 | 0.195 | 0.065 | 0.260 |
2 | 0.315 | 0.246 | 0.085 | 0.331 | 0.742 | 0.647 | 0.338 | 0.221 | 0.062 | 0.283 | |
3 | 0.367 | 0.237 | 0.098 | 0.336 | 0.706 | 0.702 | 0.323 | 0.243 | 0.067 | 0.309 | |
4 | 0.311 | 0.235 | 0.104 | 0.339 | 0.693 | 0.650 | 0.317 | 0.199 | 0.061 | 0.260 | |
Average 1 and 3 | 0.361 | 0.223 | 0.108 | 0.333 | 0.671 | 0.693 | 0.309 | 0.219 | 0.066 | 0.284 | |
Average 2 and 4 | 0.313 | 0.240 | 0.095 | 0.335 | 0.718 | 0.648 | 0.327 | 0.210 | 0.061 | 0.271 | |
SA8-16 | 1 | 0.282 | 0.274 | 0.061 | 0.336 | 0.817 | 0.617 | 0.342 | 0.222 | 0.060 | 0.282 |
2 | 0.325 | 0.232 | 0.093 | 0.325 | 0.714 | 0.650 | 0.313 | 0.198 | 0.063 | 0.260 | |
3 | 0.334 | 0.225 | 0.110 | 0.335 | 0.671 | 0.669 | 0.309 | 0.197 | 0.061 | 0.258 | |
4 | 0.343 | 0.237 | 0.097 | 0.334 | 0.709 | 0.677 | 0.318 | 0.209 | 0.064 | 0.274 | |
Average 1 and 3 | 0.308 | 0.249 | 0.086 | 0.335 | 0.744 | 0.643 | 0.326 | 0.209 | 0.060 | 0.270 | |
Average 2 and 4 | 0.334 | 0.235 | 0.095 | 0.330 | 0.712 | 0.664 | 0.315 | 0.204 | 0.064 | 0.267 | |
Average | 1 and 3 | 0.320 | 0.215 | 0.116 | 0.331 | 0.651 | 0.652 | 0.291 | 0.178 | 0.063 | 0.241 |
2 and 4 | 0.317 | 0.216 | 0.111 | 0.328 | 0.659 | 0.645 | 0.296 | 0.193 | 0.060 | 0.253 | |
All | 0.319 | 0.216 | 0.114 | 0.330 | 0.655 | 0.648 | 0.293 | 0.186 | 0.061 | 0.247 | |
Standard Deviation | 1 and 3 | 0.043 | 0.032 | 0.030 | 0.006 | 0.087 | 0.041 | 0.032 | 0.035 | 0.003 | 0.036 |
2 and 4 | 0.042 | 0.036 | 0.032 | 0.013 | 0.101 | 0.052 | 0.030 | 0.018 | 0.017 | 0.032 | |
All | 0.042 | 0.034 | 0.031 | 0.010 | 0.093 | 0.046 | 0.031 | 0.028 | 0.012 | 0.034 |
Table 24. Weld dimensions of SA6 series.
Specimen | Weld Location | d1 (inches) |
d2 (inches) |
d3 (inches) |
d4 (inches) |
d2/d4 | d5 (inches) |
t (inches) |
h1 (inches) |
h2 (inches) |
h (inches) |
---|---|---|---|---|---|---|---|---|---|---|---|
SA6-1 | 1 | 0.227 | 0.261 | 0.091 | 0.353 | 0.741 | 0.579 | 0.320 | 0.185 | 0.065 | 0.250 |
2 | 0.256 | 0.229 | 0.098 | 0.328 | 0.700 | 0.584 | 0.310 | 0.199 | 0.068 | 0.267 | |
3 | 0.253 | 0.241 | 0.096 | 0.337 | 0.716 | 0.590 | 0.313 | 0.232 | 0.061 | 0.293 | |
4 | 0.226 | 0.240 | 0.095 | 0.336 | 0.716 | 0.561 | 0.310 | 0.223 | 0.069 | 0.292 | |
Average 1 and 3 | 0.240 | 0.251 | 0.093 | 0.345 | 0.728 | 0.584 | 0.316 | 0.209 | 0.063 | 0.272 | |
Average 2 and 4 | 0.241 | 0.235 | 0.097 | 0.332 | 0.708 | 0.572 | 0.310 | 0.211 | 0.069 | 0.280 | |
SA6-2 | 1 | 0.235 | 0.236 | 0.083 | 0.319 | 0.740 | 0.554 | 0.314 | 0.226 | 0.056 | 0.282 |
2 | 0.185 | 0.253 | 0.069 | 0.321 | 0.786 | 0.506 | 0.319 | 0.220 | 0.067 | 0.287 | |
3 | 0.222 | 0.222 | 0.114 | 0.337 | 0.660 | 0.559 | 0.302 | 0.220 | 0.059 | 0.279 | |
4 | 0.256 | 0.225 | 0.106 | 0.331 | 0.680 | 0.587 | 0.307 | 0.211 | 0.069 | 0.280 | |
Average 1 and 3 | 0.229 | 0.229 | 0.099 | 0.328 | 0.700 | 0.557 | 0.308 | 0.223 | 0.057 | 0.281 | |
Average 2 and 4 | 0.221 | 0.239 | 0.087 | 0.326 | 0.733 | 0.547 | 0.313 | 0.216 | 0.068 | 0.283 | |
SA6-3 | 1 | 0.241 | 0.229 | 0.135 | 0.363 | 0.630 | 0.604 | 0.321 | 0.240 | 0.066 | 0.306 |
2 | 0.245 | 0.260 | 0.077 | 0.337 | 0.771 | 0.582 | 0.320 | 0.206 | 0.059 | 0.265 | |
3 | 0.220 | 0.242 | 0.107 | 0.349 | 0.694 | 0.569 | 0.305 | 0.199 | 0.077 | 0.275 | |
4 | 0.219 | 0.249 | 0.081 | 0.329 | 0.755 | 0.549 | 0.315 | 0.193 | 0.058 | 0.252 | |
Average 1 and 3 | 0.231 | 0.235 | 0.121 | 0.356 | 0.662 | 0.586 | 0.313 | 0.219 | 0.071 | 0.291 | |
Average 2 and 4 | 0.232 | 0.254 | 0.079 | 0.333 | 0.763 | 0.565 | 0.318 | 0.200 | 0.059 | 0.258 | |
SA6-4 | 1 | 0.229 | 0.224 | 0.102 | 0.326 | 0.686 | 0.554 | 0.302 | 0.254 | 0.057 | 0.312 |
2 | 0.247 | 0.227 | 0.094 | 0.321 | 0.708 | 0.568 | 0.284 | 0.157 | 0.067 | 0.223 | |
3 | 0.223 | 0.238 | 0.084 | 0.321 | 0.740 | 0.545 | 0.315 | 0.230 | 0.057 | 0.286 | |
4 | 0.171 | 0.257 | 0.059 | 0.315 | 0.814 | 0.486 | 0.311 | 0.172 | 0.064 | 0.237 | |
Average 1 and 3 | 0.226 | 0.231 | 0.093 | 0.324 | 0.713 | 0.549 | 0.308 | 0.242 | 0.057 | 0.299 | |
Average 2 and 4 | 0.209 | 0.242 | 0.076 | 0.318 | 0.761 | 0.527 | 0.297 | 0.164 | 0.066 | 0.230 | |
SA6-5 | 1 | 0.279 | 0.202 | 0.123 | 0.325 | 0.621 | 0.605 | 0.280 | 0.219 | 0.064 | 0.284 |
2 | 0.416 | 0.021 | 0.297 | 0.318 | 0.065 | 0.734 | 0.185 | 0.430 | 0.051 | 0.480 | |
3 | 0.236 | 0.224 | 0.102 | 0.326 | 0.687 | 0.562 | 0.306 | 0.219 | 0.066 | 0.285 | |
4 | 0.222 | 0.205 | 0.121 | 0.326 | 0.628 | 0.548 | 0.274 | 0.184 | 0.056 | 0.240 | |
Average 1 and 3 | 0.258 | 0.213 | 0.113 | 0.326 | 0.654 | 0.583 | 0.293 | 0.219 | 0.065 | 0.284 | |
Average 2 and 4 | 0.319 | 0.113 | 0.209 | 0.322 | 0.347 | 0.641 | 0.230 | 0.307 | 0.054 | 0.360 | |
SA6-6 | 1 | 0.243 | 0.230 | 0.093 | 0.323 | 0.713 | 0.566 | 0.303 | 0.205 | 0.056 | 0.262 |
2 | 0.236 | 0.249 | 0.070 | 0.319 | 0.780 | 0.555 | 0.309 | 0.246 | 0.066 | 0.312 | |
3 | 0.231 | 0.241 | 0.088 | 0.329 | 0.733 | 0.560 | 0.316 | 0.246 | 0.057 | 0.303 | |
4 | 0.235 | 0.223 | 0.098 | 0.321 | 0.696 | 0.556 | 0.297 | 0.202 | 0.066 | 0.268 | |
Average 1 and 3 | 0.237 | 0.235 | 0.090 | 0.326 | 0.723 | 0.563 | 0.309 | 0.226 | 0.057 | 0.282 | |
Average 2 and 4 | 0.236 | 0.236 | 0.084 | 0.320 | 0.738 | 0.556 | 0.303 | 0.224 | 0.066 | 0.290 | |
SA6-7 | 1 | 0.231 | 0.228 | 0.092 | 0.320 | 0.712 | 0.552 | 0.301 | 0.230 | 0.055 | 0.285 |
2 | 0.251 | 0.232 | 0.090 | 0.322 | 0.721 | 0.572 | 0.314 | 0.228 | 0.065 | 0.293 | |
3 | 0.206 | 0.217 | 0.105 | 0.321 | 0.674 | 0.527 | 0.296 | 0.216 | 0.055 | 0.270 | |
4 | 0.268 | 0.214 | 0.105 | 0.319 | 0.671 | 0.587 | 0.307 | 0.221 | 0.062 | 0.283 | |
Average 1 and 3 | 0.219 | 0.222 | 0.099 | 0.321 | 0.693 | 0.540 | 0.298 | 0.223 | 0.055 | 0.278 | |
Average 2 and 4 | 0.259 | 0.223 | 0.097 | 0.320 | 0.696 | 0.580 | 0.310 | 0.225 | 0.064 | 0.288 | |
SA6-8 | 1 | 0.219 | 0.250 | 0.167 | 0.417 | 0.600 | 0.636 | 0.324 | 0.227 | 0.056 | 0.283 |
2 | 0.297 | 0.175 | 0.152 | 0.327 | 0.535 | 0.624 | 0.250 | 0.256 | 0.067 | 0.325 | |
3 | 0.196 | 0.233 | 0.103 | 0.335 | 0.694 | 0.532 | 0.296 | 0.209 | 0.059 | 0.268 | |
4 | 0.214 | 0.226 | 0.143 | 0.369 | 0.613 | 0.583 | 0.287 | 0.251 | 0.066 | 0.317 | |
Average 1 and 3 | 0.208 | 0.241 | 0.135 | 0.376 | 0.647 | 0.584 | 0.310 | 0.218 | 0.057 | 0.275 | |
Average 2 and 4 | 0.256 | 0.201 | 0.147 | 0.348 | 0.574 | 0.603 | 0.268 | 0.253 | 0.067 | 0.321 | |
Average | 1 and 3 | 0.231 | 0.232 | 0.105 | 0.338 | 0.690 | 0.568 | 0.307 | 0.222 | 0.060 | 0.283 |
2 and 4 | 0.246 | 0.218 | 0.110 | 0.327 | 0.665 | 0.574 | 0.294 | 0.225 | 0.064 | 0.289 | |
All | 0.239 | 0.225 | 0.107 | 0.332 | 0.677 | 0.571 | 0.300 | 0.224 | 0.062 | 0.286 | |
Standard Deviation | 1 and 3 | 0.019 | 0.014 | 0.022 | 0.025 | 0.044 | 0.028 | 0.012 | 0.018 | 0.006 | 0.016 |
2 and 4 | 0.054 | 0.057 | 0.056 | 0.013 | 0.175 | 0.054 | 0.035 | 0.061 | 0.005 | 0.059 | |
All | 0.041 | 0.041 | 0.042 | 0.020 | 0.126 | 0.042 | 0.026 | 0.044 | 0.006 | 0.042 |
Table 25. Weld dimensions of SA4 series.
Specimen | Weld Location | d1 (inches) |
d2 (inches) |
d3 (inches) |
d4 (inches) |
d2/d4 | d5 (inches) |
t (inches) |
h1 (inches) |
h2 (inches) |
h (inches) |
---|---|---|---|---|---|---|---|---|---|---|---|
SA4-1 | 1 | 0.248 | 0.199 | 0.170 | 0.369 | 0.540 | 0.617 | 0.290 | 0.224 | 0.056 | 0.280 |
2 | 0.152 | 0.333 | 0.000 | 0.333 | 1.000 | 0.485 | 0.374 | 0.226 | 0.065 | 0.292 | |
3 | 0.253 | 0.209 | 0.125 | 0.335 | 0.626 | 0.587 | 0.285 | 0.242 | 0.057 | 0.299 | |
4 | 0.266 | 0.236 | 0.138 | 0.374 | 0.630 | 0.640 | 0.304 | 0.211 | 0.062 | 0.273 | |
Average 1 and 3 | 0.251 | 0.204 | 0.148 | 0.352 | 0.583 | 0.602 | 0.288 | 0.233 | 0.057 | 0.290 | |
Average 2 and 4 | 0.209 | 0.284 | 0.069 | 0.353 | 0.815 | 0.562 | 0.339 | 0.219 | 0.063 | 0.282 | |
SA4-2 | 1 | 0.258 | 0.195 | 0.133 | 0.328 | 0.593 | 0.586 | 0.282 | 0.223 | 0.058 | 0.280 |
2 | 0.219 | 0.333 | 0.000 | 0.333 | 1.000 | 0.552 | 0.358 | 0.150 | 0.067 | 0.218 | |
3 | 0.253 | 0.219 | 0.114 | 0.333 | 0.658 | 0.585 | 0.301 | 0.238 | 0.060 | 0.298 | |
4 | 0.191 | 0.290 | 0.058 | 0.348 | 0.834 | 0.539 | 0.316 | 0.130 | 0.073 | 0.203 | |
Average 1 and 3 | 0.255 | 0.207 | 0.124 | 0.330 | 0.626 | 0.586 | 0.292 | 0.230 | 0.059 | 0.289 | |
Average 2 and 4 | 0.205 | 0.312 | 0.029 | 0.340 | 0.917 | 0.546 | 0.337 | 0.140 | 0.070 | 0.210 | |
SA4-3 | 1 | 0.226 | 0.190 | 0.185 | 0.375 | 0.506 | 0.601 | 0.281 | 0.234 | 0.057 | 0.292 |
2 | 0.196 | 0.320 | 0.000 | 0.320 | 1.000 | 0.516 | 0.372 | 0.272 | 0.059 | 0.331 | |
3 | 0.244 | 0.207 | 0.120 | 0.326 | 0.634 | 0.570 | 0.286 | 0.221 | 0.056 | 0.277 | |
4 | 0.182 | 0.323 | 0.000 | 0.323 | 1.000 | 0.505 | 0.377 | 0.426 | 0.061 | 0.487 | |
Average 1 and 3 | 0.235 | 0.198 | 0.152 | 0.351 | 0.570 | 0.585 | 0.284 | 0.227 | 0.057 | 0.284 | |
Average 2 and 4 | 0.189 | 0.321 | 0.000 | 0.321 | 1.000 | 0.510 | 0.374 | 0.349 | 0.060 | 0.409 | |
SA4-4 | 1 | 0.255 | 0.200 | 0.142 | 0.342 | 0.586 | 0.597 | 0.290 | 0.256 | 0.058 | 0.314 |
2 | 0.210 | 0.276 | 0.050 | 0.326 | 0.846 | 0.536 | 0.323 | 0.207 | 0.064 | 0.271 | |
3 | 0.277 | 0.193 | 0.127 | 0.321 | 0.603 | 0.598 | 0.297 | 0.255 | 0.056 | 0.312 | |
4 | 0.197 | 0.200 | 0.123 | 0.323 | 0.618 | 0.520 | 0.256 | 0.193 | 0.064 | 0.257 | |
Average 1 and 3 | 0.266 | 0.197 | 0.134 | 0.331 | 0.595 | 0.598 | 0.293 | 0.256 | 0.057 | 0.313 | |
Average 2 and 4 | 0.204 | 0.238 | 0.087 | 0.325 | 0.732 | 0.528 | 0.289 | 0.200 | 0.064 | 0.264 | |
SA4-5 | 1 | 0.256 | 0.194 | 0.127 | 0.321 | 0.605 | 0.576 | 0.284 | 0.193 | 0.055 | 0.248 |
2 | 0.234 | 0.284 | 0.053 | 0.336 | 0.844 | 0.571 | 0.306 | 0.191 | 0.067 | 0.189 | |
3 | 0.222 | 0.213 | 0.125 | 0.339 | 0.630 | 0.560 | 0.281 | 0.171 | 0.063 | 0.234 | |
4 | 0.205 | 0.284 | 0.075 | 0.359 | 0.792 | 0.564 | 0.349 | 0.302 | 0.061 | 0.363 | |
Average 1 and 3 | 0.239 | 0.204 | 0.126 | 0.330 | 0.618 | 0.568 | 0.283 | 0.182 | 0.059 | 0.241 | |
Average 2 and 4 | 0.220 | 0.284 | 0.064 | 0.347 | 0.818 | 0.567 | 0.328 | 0.247 | 0.064 | 0.276 | |
SA4-6 | 1 | 0.261 | 0.200 | 0.135 | 0.334 | 0.597 | 0.596 | 0.290 | 0.230 | 0.058 | 0.288 |
2 | 0.202 | 0.221 | 0.102 | 0.323 | 0.684 | 0.525 | 0.267 | 0.186 | 0.064 | 0.250 | |
3 | 0.265 | 0.185 | 0.141 | 0.326 | 0.568 | 0.591 | 0.282 | 0.241 | 0.059 | 0.300 | |
4 | 0.251 | 0.177 | 0.150 | 0.327 | 0.542 | 0.578 | 0.238 | 0.166 | 0.064 | 0.230 | |
Average 1 and 3 | 0.263 | 0.192 | 0.138 | 0.330 | 0.582 | 0.593 | 0.286 | 0.236 | 0.058 | 0.294 | |
Average 2 and 4 | 0.226 | 0.199 | 0.126 | 0.325 | 0.613 | 0.552 | 0.253 | 0.176 | 0.064 | 0.240 | |
SA4-7 | 1 | 0.278 | 0.143 | 0.180 | 0.324 | 0.443 | 0.601 | 0.251 | 0.213 | 0.052 | 0.265 |
2 | 0.362 | 0.085 | 0.246 | 0.331 | 0.255 | 0.693 | 0.222 | 0.187 | 0.067 | 0.254 | |
3 | 0.242 | 0.196 | 0.129 | 0.324 | 0.604 | 0.567 | 0.286 | 0.237 | 0.054 | 0.291 | |
4 | 0.211 | 0.256 | 0.081 | 0.337 | 0.759 | 0.548 | 0.296 | 0.176 | 0.068 | 0.244 | |
Average 1 and 3 | 0.260 | 0.170 | 0.154 | 0.324 | 0.523 | 0.584 | 0.269 | 0.225 | 0.053 | 0.278 | |
Average 2 and 4 | 0.287 | 0.170 | 0.164 | 0.334 | 0.507 | 0.620 | 0.259 | 0.181 | 0.068 | 0.249 | |
SA4-8 | 1 | 0.245 | 0.231 | 0.115 | 0.346 | 0.667 | 0.591 | 0.304 | 0.229 | 0.063 | 0.291 |
2 | 0.278 | 0.153 | 0.181 | 0.334 | 0.459 | 0.612 | 0.253 | 0.229 | 0.058 | 0.287 | |
3 | 0.271 | 0.210 | 0.111 | 0.320 | 0.655 | 0.591 | 0.280 | 0.178 | 0.065 | 0.244 | |
4 | 0.250 | 0.218 | 0.113 | 0.331 | 0.658 | 0.581 | 0.294 | 0.209 | 0.061 | 0.270 | |
Average 1 and 3 | 0.258 | 0.220 | 0.113 | 0.333 | 0.661 | 0.591 | 0.292 | 0.203 | 0.064 | 0.267 | |
Average 2 and 4 | 0.264 | 0.185 | 0.147 | 0.332 | 0.559 | 0.597 | 0.273 | 0.219 | 0.059 | 0.278 | |
Average | 1 and 3 | 0.253 | 0.199 | 0.136 | 0.335 | 0.595 | 0.588 | 0.286 | 0.224 | 0.058 | 0.282 |
2 and 4 | 0.226 | 0.249 | 0.086 | 0.335 | 0.745 | 0.560 | 0.307 | 0.216 | 0.064 | 0.276 | |
All | 0.239 | 0.224 | 0.111 | 0.335 | 0.670 | 0.574 | 0.296 | 0.220 | 0.061 | 0.279 | |
Standard Deviation | 1 and 3 | 0.016 | 0.019 | 0.023 | 0.016 | 0.059 | 0.015 | 0.012 | 0.025 | 0.004 | 0.024 |
2 and 4 | 0.049 | 0.071 | 0.072 | 0.014 | 0.215 | 0.053 | 0.050 | 0.070 | 0.004 | 0.071 | |
All | 0.038 | 0.057 | 0.058 | 0.015 | 0.173 | 0.041 | 0.037 | 0.052 | 0.005 | 0.052 |
Table 26. Weld dimensions of SA2 series.
Specimen | Weld Location | d1 (inches) |
d2 (inches) |
d3 (inches) |
d4 (inches) |
d2/d4 | d5 (inches) |
t (inches) |
h1 (inches) |
h2 (inches) |
h (inches) |
---|---|---|---|---|---|---|---|---|---|---|---|
SA2-1 | 1 | 0.196 | 0.289 | 0.035 | 0.324 | 0.891 | 0.520 | 0.332 | 0.179 | 0.063 | 0.242 |
2 | 0.200 | 0.210 | 0.116 | 0.326 | 0.643 | 0.526 | 0.289 | 0.217 | 0.065 | 0.282 | |
3 | 0.188 | 0.255 | 0.076 | 0.331 | 0.771 | 0.519 | 0.311 | 0.232 | 0.066 | 0.298 | |
4 | 0.197 | 0.206 | 0.120 | 0.326 | 0.632 | 0.523 | 0.292 | 0.223 | 0.063 | 0.287 | |
Average 1 and 3 | 0.192 | 0.272 | 0.056 | 0.327 | 0.831 | 0.519 | 0.322 | 0.206 | 0.065 | 0.270 | |
Average 2 and 4 | 0.198 | 0.208 | 0.118 | 0.326 | 0.637 | 0.524 | 0.290 | 0.220 | 0.064 | 0.284 | |
SA2-2 | 1 | 0.196 | 0.217 | 0.114 | 0.332 | 0.654 | 0.527 | 0.294 | 0.204 | 0.066 | 0.270 |
2 | 0.173 | 0.279 | 0.053 | 0.332 | 0.840 | 0.505 | 0.330 | 0.325 | 0.064 | 0.389 | |
3 | 0.205 | 0.224 | 0.105 | 0.329 | 0.681 | 0.535 | 0.296 | 0.206 | 0.067 | 0.273 | |
4 | 0.264 | 0.202 | 0.147 | 0.349 | 0.580 | 0.613 | 0.320 | 0.475 | 0.068 | 0.543 | |
Average 1 and 3 | 0.200 | 0.221 | 0.109 | 0.331 | 0.668 | 0.531 | 0.295 | 0.205 | 0.067 | 0.272 | |
Average 2 and 4 | 0.219 | 0.240 | 0.100 | 0.340 | 0.710 | 0.559 | 0.325 | 0.400 | 0.066 | 0.466 | |
SA2-3 | 1 | 0.194 | 0.269 | 0.061 | 0.330 | 0.814 | 0.524 | 0.317 | 0.190 | 0.064 | 0.253 |
2 | 0.182 | 0.210 | 0.120 | 0.331 | 0.636 | 0.513 | 0.283 | 0.216 | 0.066 | 0.282 | |
3 | 0.167 | 0.208 | 0.131 | 0.339 | 0.614 | 0.506 | 0.297 | 0.280 | 0.069 | 0.349 | |
4 | 0.202 | 0.206 | 0.118 | 0.324 | 0.636 | 0.526 | 0.302 | 0.269 | 0.063 | 0.332 | |
Average 1 and 3 | 0.181 | 0.238 | 0.096 | 0.334 | 0.714 | 0.515 | 0.307 | 0.235 | 0.066 | 0.301 | |
Average 2 and 4 | 0.192 | 0.208 | 0.119 | 0.327 | 0.636 | 0.519 | 0.292 | 0.243 | 0.064 | 0.307 | |
SA2-4 | 1 | 0.212 | 0.208 | 0.116 | 0.323 | 0.643 | 0.535 | 0.287 | 0.237 | 0.064 | 0.301 |
2 | 0.333 | 0.194 | 0.125 | 0.319 | 0.609 | 0.652 | 0.340 | 0.443 | 0.058 | 0.501 | |
3 | 0.188 | 0.221 | 0.114 | 0.334 | 0.661 | 0.522 | 0.288 | 0.205 | 0.068 | 0.274 | |
4 | 0.182 | 0.242 | 0.082 | 0.324 | 0.747 | 0.506 | 0.292 | 0.212 | 0.060 | 0.273 | |
Average 1 and 3 | 0.200 | 0.214 | 0.115 | 0.329 | 0.652 | 0.529 | 0.288 | 0.221 | 0.066 | 0.287 | |
Average 2 and 4 | 0.257 | 0.218 | 0.103 | 0.322 | 0.678 | 0.579 | 0.316 | 0.328 | 0.059 | 0.387 | |
SA2-5 | 1 | 0.224 | 0.193 | 0.137 | 0.331 | 0.585 | 0.555 | 0.284 | 0.184 | 0.066 | 0.251 |
2 | 0.174 | 0.264 | 0.068 | 0.332 | 0.796 | 0.507 | 0.320 | 0.193 | 0.063 | 0.256 | |
3 | 0.187 | 0.219 | 0.115 | 0.334 | 0.656 | 0.521 | 0.302 | 0.219 | 0.066 | 0.286 | |
4 | 0.211 | 0.183 | 0.140 | 0.323 | 0.566 | 0.535 | 0.274 | 0.243 | 0.063 | 0.306 | |
Average 1 and 3 | 0.205 | 0.206 | 0.126 | 0.332 | 0.620 | 0.538 | 0.293 | 0.202 | 0.066 | 0.268 | |
Average 2 and 4 | 0.193 | 0.224 | 0.104 | 0.328 | 0.681 | 0.521 | 0.297 | 0.218 | 0.063 | 0.281 | |
SA2-6 | 1 | 0.227 | 0.212 | 0.115 | 0.327 | 0.649 | 0.552 | 0.287 | 0.204 | 0.064 | 0.268 |
2 | 0.195 | 0.268 | 0.058 | 0.326 | 0.823 | 0.521 | 0.313 | 0.202 | 0.062 | 0.265 | |
3 | 0.186 | 0.208 | 0.121 | 0.329 | 0.634 | 0.514 | 0.285 | 0.200 | 0.065 | 0.265 | |
4 | 0.224 | 0.216 | 0.111 | 0.327 | 0.662 | 0.551 | 0.271 | 0.171 | 0.063 | 0.234 | |
Average 1 and 3 | 0.206 | 0.210 | 0.118 | 0.328 | 0.641 | 0.533 | 0.286 | 0.202 | 0.064 | 0.267 | |
Average 2 and 4 | 0.210 | 0.242 | 0.084 | 0.327 | 0.743 | 0.536 | 0.292 | 0.187 | 0.063 | 0.250 | |
SA2-7 | 1 | 0.193 | 0.235 | 0.098 | 0.333 | 0.707 | 0.526 | 0.310 | 0.210 | 0.065 | 0.275 |
2 | 0.202 | 0.199 | 0.144 | 0.343 | 0.582 | 0.545 | 0.281 | 0.236 | 0.067 | 0.303 | |
3 | 0.173 | 0.235 | 0.091 | 0.326 | 0.722 | 0.499 | 0.328 | 0.260 | 0.061 | 0.322 | |
4 | 0.266 | 0.150 | 0.177 | 0.327 | 0.459 | 0.593 | 0.239 | 0.160 | 0.062 | 0.221 | |
Average 1 and 3 | 0.183 | 0.235 | 0.094 | 0.329 | 0.714 | 0.512 | 0.319 | 0.235 | 0.063 | 0.298 | |
Average 2 and 4 | 0.234 | 0.175 | 0.160 | 0.335 | 0.520 | 0.569 | 0.260 | 0.198 | 0.064 | 0.262 | |
SA2-8 | 1 | 0.182 | 0.231 | 0.097 | 0.328 | 0.704 | 0.510 | 0.311 | 0.246 | 0.064 | 0.309 |
2 | 0.225 | 0.260 | 0.073 | 0.336 | 0.773 | 0.561 | 0.314 | 0.205 | 0.064 | 0.269 | |
3 | 0.207 | 0.192 | 0.136 | 0.328 | 0.586 | 0.535 | 0.286 | 0.267 | 0.063 | 0.330 | |
4 | 0.356 | 0.283 | 0.043 | 0.326 | 0.869 | 0.682 | 0.369 | 0.256 | 0.060 | 0.316 | |
Average 1 and 3 | 0.194 | 0.212 | 0.117 | 0.328 | 0.645 | 0.523 | 0.298 | 0.256 | 0.064 | 0.320 | |
Average 2 and 4 | 0.291 | 0.272 | 0.058 | 0.331 | 0.821 | 0.622 | 0.341 | 0.231 | 0.062 | 0.292 | |
Average | 1 and 3 | 0.195 | 0.226 | 0.104 | 0.330 | 0.686 | 0.525 | 0.301 | 0.220 | 0.065 | 0.285 |
2 and 4 | 0.224 | 0.223 | 0.106 | 0.329 | 0.678 | 0.554 | 0.302 | 0.253 | 0.063 | 0.316 | |
All | 0.210 | 0.225 | 0.105 | 0.330 | 0.682 | 0.539 | 0.301 | 0.237 | 0.064 | 0.301 | |
Standard Deviation | 1 and 3 | 0.017 | 0.026 | 0.027 | 0.004 | 0.082 | 0.015 | 0.016 | 0.030 | 0.002 | 0.030 |
2 and 4 | 0.054 | 0.038 | 0.039 | 0.008 | 0.116 | 0.054 | 0.031 | 0.090 | 0.003 | 0.090 | |
All | 0.042 | 0.032 | 0.033 | 0.006 | 0.099 | 0.042 | 0.024 | 0.068 | 0.003 | 0.068 |
Table 27. Weld dimensions of FIL series.
Specimen | Weld Location | d1 (inches) |
d2 (inches) |
d3 (inches) |
d4 (inches) |
d2/d4 | d5 (inches) |
t (inches) |
h1 (inches) |
h2 (inches) |
h (inches) |
---|---|---|---|---|---|---|---|---|---|---|---|
FIL-1 | 1 | 0.241 | 0.248 | 0.076 | 0.324 | 0.767 | 0.565 | 0.353 | 0.290 | 0.067 | 0.356 |
2 | 0.259 | 0.226 | 0.108 | 0.335 | 0.675 | 0.594 | 0.312 | 0.230 | 0.063 | 0.293 | |
3 | 0.278 | 0.184 | 0.148 | 0.332 | 0.555 | 0.610 | 0.293 | 0.310 | 0.070 | 0.380 | |
4 | 0.248 | 0.218 | 0.097 | 0.315 | 0.691 | 0.563 | 0.319 | 0.316 | 0.056 | 0.372 | |
Average 1 and 3 | 0.259 | 0.216 | 0.112 | 0.328 | 0.661 | 0.587 | 0.323 | 0.300 | 0.068 | 0.368 | |
Average 2 and 4 | 0.254 | 0.222 | 0.103 | 0.325 | 0.683 | 0.579 | 0.316 | 0.273 | 0.059 | 0.332 | |
FIL-2 | 1 | 0.269 | 0.172 | 0.154 | 0.326 | 0.528 | 0.594 | 0.300 | 0.334 | 0.060 | 0.334 |
2 | 0.262 | 0.202 | 0.130 | 0.332 | 0.608 | 0.594 | 0.314 | 0.298 | 0.069 | 0.366 | |
3 | 0.263 | 0.218 | 0.122 | 0.340 | 0.642 | 0.602 | 0.318 | 0.378 | 0.068 | 0.445 | |
4 | 0.240 | 0.222 | 0.099 | 0.321 | 0.690 | 0.561 | 0.310 | 0.256 | 0.065 | 0.321 | |
Average 1 and 3 | 0.266 | 0.195 | 0.138 | 0.333 | 0.585 | 0.598 | 0.309 | 0.356 | 0.064 | 0.390 | |
Average 2 and 4 | 0.251 | 0.212 | 0.115 | 0.326 | 0.649 | 0.577 | 0.312 | 0.277 | 0.067 | 0.344 | |
FIL-3 | 1 | 0.267 | 0.206 | 0.119 | 0.324 | 0.634 | 0.591 | 0.316 | 0.333 | 0.060 | 0.393 |
2 | 0.205 | 0.272 | 0.044 | 0.316 | 0.860 | 0.521 | 0.357 | 0.328 | 0.065 | 0.392 | |
3 | 0.255 | 0.216 | 0.116 | 0.332 | 0.650 | 0.587 | 0.316 | 0.328 | 0.060 | 0.388 | |
4 | 0.268 | 0.150 | 0.181 | 0.331 | 0.453 | 0.599 | 0.301 | 0.292 | 0.070 | 0.362 | |
Average 1 and 3 | 0.261 | 0.211 | 0.118 | 0.328 | 0.642 | 0.589 | 0.316 | 0.331 | 0.060 | 0.391 | |
Average 2 and 4 | 0.237 | 0.211 | 0.113 | 0.324 | 0.656 | 0.560 | 0.329 | 0.310 | 0.067 | 0.377 | |
FIL-4 | 1 | 0.261 | 0.225 | 0.105 | 0.329 | 0.682 | 0.591 | 0.335 | 0.336 | 0.060 | 0.396 |
2 | 0.241 | 0.211 | 0.116 | 0.327 | 0.646 | 0.568 | 0.320 | 0.301 | 0.067 | 0.368 | |
3 | 0.235 | 0.213 | 0.110 | 0.323 | 0.661 | 0.558 | 0.327 | 0.355 | 0.061 | 0.416 | |
4 | 0.264 | 0.334 | 0.000 | 0.334 | 1.000 | 0.598 | 0.293 | 0.246 | 0.070 | 0.317 | |
Average 1 and 3 | 0.248 | 0.219 | 0.107 | 0.326 | 0.672 | 0.574 | 0.331 | 0.345 | 0.061 | 0.406 | |
Average 2 and 4 | 0.253 | 0.272 | 0.058 | 0.330 | 0.823 | 0.583 | 0.307 | 0.274 | 0.069 | 0.342 | |
FIL-5 | 1 | 0.269 | 0.233 | 0.092 | 0.325 | 0.718 | 0.594 | 0.328 | 0.298 | 0.067 | 0.365 |
2 | 0.284 | 0.151 | 0.165 | 0.315 | 0.478 | 0.600 | 0.273 | 0.256 | 0.054 | 0.311 | |
3 | 0.301 | 0.175 | 0.151 | 0.326 | 0.538 | 0.631 | 0.310 | 0.317 | 0.066 | 0.384 | |
4 | 0.275 | 0.180 | 0.137 | 0.316 | 0.569 | 0.591 | 0.289 | 0.275 | 0.057 | 0.331 | |
Average 1 and 3 | 0.285 | 0.204 | 0.121 | 0.325 | 0.628 | 0.612 | 0.319 | 0.308 | 0.067 | 0.374 | |
Average 2 and 4 | 0.280 | 0.165 | 0.151 | 0.316 | 0.524 | 0.595 | 0.281 | 0.266 | 0.056 | 0.321 | |
FIL-6 | 1 | 0.270 | 0.208 | 0.117 | 0.326 | 0.640 | 0.596 | 0.314 | 0.304 | 0.060 | 0.364 |
2 | 0.196 | 0.265 | 0.058 | 0.323 | 0.821 | 0.519 | 0.353 | 0.286 | 0.066 | 0.353 | |
3 | 0.285 | 0.215 | 0.109 | 0.325 | 0.663 | 0.610 | 0.319 | 0.331 | 0.061 | 0.392 | |
4 | 0.271 | 0.164 | 0.160 | 0.324 | 0.507 | 0.595 | 0.289 | 0.267 | 0.065 | 0.332 | |
Average 1 and 3 | 0.278 | 0.212 | 0.113 | 0.325 | 0.651 | 0.603 | 0.317 | 0.317 | 0.060 | 0.378 | |
Average 2 and 4 | 0.234 | 0.215 | 0.109 | 0.324 | 0.664 | 0.557 | 0.321 | 0.277 | 0.065 | 0.342 | |
FIL-7 | 1 | 0.324 | 0.079 | 0.253 | 0.332 | 0.239 | 0.657 | 0.235 | 0.252 | 0.067 | 0.318 |
2 | 0.326 | 0.082 | 0.249 | 0.331 | 0.249 | 0.658 | 0.244 | 0.255 | 0.060 | 0.315 | |
3 | 0.265 | 0.221 | 0.100 | 0.321 | 0.689 | 0.585 | 0.304 | 0.245 | 0.065 | 0.310 | |
4 | 0.286 | 0.206 | 0.120 | 0.326 | 0.633 | 0.612 | 0.300 | 0.242 | 0.059 | 0.301 | |
Average 1 and 3 | 0.295 | 0.150 | 0.176 | 0.326 | 0.464 | 0.621 | 0.270 | 0.248 | 0.066 | 0.314 | |
Average 2 and 4 | 0.306 | 0.144 | 0.184 | 0.329 | 0.441 | 0.635 | 0.272 | 0.248 | 0.060 | 0.308 | |
FIL-8 | 1 | 0.232 | 0.232 | 0.091 | 0.323 | 0.720 | 0.555 | 0.345 | 0.253 | 0.065 | 0.318 |
2 | 0.245 | 0.194 | 0.135 | 0.328 | 0.589 | 0.573 | 0.311 | 0.278 | 0.059 | 0.337 | |
3 | 0.246 | 0.220 | 0.107 | 0.327 | 0.672 | 0.574 | 0.292 | 0.265 | 0.066 | 0.330 | |
4 | 0.286 | 0.161 | 0.156 | 0.317 | 0.507 | 0.603 | 0.265 | 0.257 | 0.055 | 0.312 | |
Average 1 and 3 | 0.239 | 0.226 | 0.099 | 0.325 | 0.696 | 0.564 | 0.319 | 0.259 | 0.065 | 0.324 | |
Average 2 and 4 | 0.265 | 0.177 | 0.146 | 0.323 | 0.548 | 0.588 | 0.288 | 0.267 | 0.057 | 0.324 | |
Average | 1 and 3 | 0.266 | 0.204 | 0.123 | 0.327 | 0.625 | 0.594 | 0.313 | 0.308 | 0.064 | 0.368 |
2 and 4 | 0.260 | 0.202 | 0.122 | 0.325 | 0.624 | 0.584 | 0.303 | 0.274 | 0.062 | 0.336 | |
All | 0.263 | 0.203 | 0.123 | 0.326 | 0.624 | 0.589 | 0.308 | 0.291 | 0.063 | 0.352 | |
Standard Deviation | 1 and 3 | 0.024 | 0.039 | 0.041 | 0.005 | 0.122 | 0.026 | 0.027 | 0.039 | 0.004 | 0.038 |
2 and 4 | 0.032 | 0.058 | 0.058 | 0.007 | 0.177 | 0.034 | 0.029 | 0.028 | 0.005 | 0.029 | |
All | 0.028 | 0.049 | 0.049 | 0.006 | 0.150 | 0.030 | 0.028 | 0.037 | 0.005 | 0.037 |
Table 28. Weld dimensions of OB series.
Specimen | Weld Location | d1 (inches) |
d2 (inches) |
d3 (inches) |
d4 (inches) |
d2/d4 | d5 (inches) |
t (inches) |
h1 (inches) |
h2 (inches) |
h (inches) |
---|---|---|---|---|---|---|---|---|---|---|---|
OB-1 | 1 | 0.448 | 0.094 | 0.234 | 0.328 | 0.288 | 0.776 | 0.262 | 0.254 | 0.074 | 0.328 |
2 | 0.213 | 0.241 | 0.088 | 0.329 | 0.732 | 0.542 | 0.342 | 0.255 | 0.085 | 0.341 | |
3 | 0.364 | 0.204 | 0.127 | 0.331 | 0.616 | 0.695 | 0.314 | 0.265 | 0.075 | 0.341 | |
4 | 0.238 | 0.215 | 0.126 | 0.341 | 0.630 | 0.579 | 0.312 | 0.200 | 0.090 | 0.290 | |
Average 1 and 3 | 0.406 | 0.149 | 0.180 | 0.330 | 0.452 | 0.736 | 0.288 | 0.259 | 0.075 | 0.334 | |
Average 2 and 4 | 0.225 | 0.228 | 0.107 | 0.335 | 0.681 | 0.560 | 0.327 | 0.227 | 0.088 | 0.315 | |
OB-2 | 1 | 0.361 | 0.220 | 0.117 | 0.337 | 0.652 | 0.697 | 0.329 | 0.246 | 0.076 | 0.321 |
2 | 0.264 | 0.240 | 0.088 | 0.329 | 0.731 | 0.593 | 0.337 | 0.224 | 0.087 | 0.311 | |
3 | 0.345 | 0.199 | 0.130 | 0.329 | 0.604 | 0.067 | 0.325 | 0.277 | 0.074 | 0.351 | |
4 | 0.267 | 0.200 | 0.129 | 0.329 | 0.609 | 0.596 | 0.320 | 0.225 | 0.086 | 0.311 | |
Average 1 and 3 | 0.353 | 0.209 | 0.124 | 0.333 | 0.628 | 0.382 | 0.327 | 0.261 | 0.075 | 0.336 | |
Average 2 and 4 | 0.266 | 0.220 | 0.108 | 0.329 | 0.670 | 0.594 | 0.329 | 0.225 | 0.086 | 0.311 | |
OB-3 | 1 | 0.356 | 0.228 | 0.120 | 0.348 | 0.656 | 0.704 | 0.322 | 0.195 | 0.074 | 0.269 |
2 | 0.285 | 0.242 | 0.071 | 0.313 | 0.774 | 0.598 | 0.348 | 0.241 | 0.061 | 0.302 | |
3 | 0.332 | 0.224 | 0.103 | 0.327 | 0.684 | 0.661 | 0.319 | 0.212 | 0.069 | 0.281 | |
4 | 0.310 | 0.199 | 0.108 | 0.307 | 0.647 | 0.617 | 0.314 | 0.227 | 0.061 | 0.287 | |
Average 1 and 3 | 0.344 | 0.226 | 0.111 | 0.337 | 0.670 | 0.682 | 0.320 | 0.203 | 0.072 | 0.275 | |
Average 2 and 4 | 0.298 | 0.220 | 0.090 | 0.310 | 0.711 | 0.608 | 0.331 | 0.234 | 0.061 | 0.295 | |
OB-4 | 1 | 0.306 | 0.304 | 0.015 | 0.319 | 0.954 | 0.625 | 0.356 | 0.192 | 0.062 | 0.254 |
2 | 0.307 | 0.226 | 0.100 | 0.327 | 0.691 | 0.634 | 0.324 | 0.238 | 0.082 | 0.320 | |
3 | 0.349 | 0.209 | 0.109 | 0.318 | 0.657 | 0.668 | 0.328 | 0.255 | 0.061 | 0.316 | |
4 | 0.253 | 0.240 | 0.114 | 0.354 | 0.677 | 0.636 | 0.326 | 0.235 | 0.095 | 0.330 | |
Average 1 and 3 | 0.328 | 0.257 | 0.062 | 0.318 | 0.806 | 0.646 | 0.342 | 0.223 | 0.061 | 0.285 | |
Average 2 and 4 | 0.280 | 0.233 | 0.107 | 0.341 | 0.684 | 0.635 | 0.325 | 0.236 | 0.088 | 0.325 | |
OB-5 | 1 | 0.296 | 0.222 | 0.116 | 0.337 | 0.659 | 0.633 | 0.320 | 0.224 | 0.092 | 0.316 |
2 | 0.338 | 0.220 | 0.121 | 0.341 | 0.646 | 0.679 | 0.323 | 0.241 | 0.078 | 0.319 | |
3 | 0.290 | 0.222 | 0.109 | 0.332 | 0.670 | 0.622 | 0.324 | 0.214 | 0.089 | 0.303 | |
4 | 0.332 | 0.204 | 0.131 | 0.335 | 0.610 | 0.667 | 0.313 | 0.250 | 0.079 | 0.329 | |
Average 1 and 3 | 0.293 | 0.222 | 0.113 | 0.334 | 0.665 | 0.628 | 0.322 | 0.219 | 0.090 | 0.309 | |
Average 2 and 4 | 0.335 | 0.212 | 0.126 | 0.338 | 0.628 | 0.673 | 0.318 | 0.245 | 0.078 | 0.324 | |
OB-6 | 1 | 0.305 | 0.221 | 0.108 | 0.330 | 0.672 | 0.634 | 0.305 | 0.210 | 0.089 | 0.299 |
2 | 0.326 | 0.203 | 0.133 | 0.336 | 0.605 | 0.662 | 0.307 | 0.230 | 0.076 | 0.306 | |
3 | 0.288 | 0.228 | 0.120 | 0.348 | 0.655 | 0.636 | 0.327 | 0.225 | 0.095 | 0.320 | |
4 | 0.351 | 0.185 | 0.161 | 0.345 | 0.535 | 0.696 | 0.306 | 0.249 | 0.077 | 0.327 | |
Average 1 and 3 | 0.296 | 0.225 | 0.114 | 0.339 | 0.663 | 0.635 | 0.316 | 0.218 | 0.092 | 0.310 | |
Average 2 and 4 | 0.338 | 0.194 | 0.147 | 0.341 | 0.570 | 0.679 | 0.306 | 0.240 | 0.077 | 0.316 | |
OB-7 | 1 | 0.339 | 0.202 | 0.142 | 0.344 | 0.587 | 0.683 | 0.307 | 0.226 | 0.077 | 0.303 |
2 | 0.293 | 0.225 | 0.103 | 0.328 | 0.685 | 0.621 | 0.310 | 0.194 | 0.087 | 0.281 | |
3 | 0.328 | 0.243 | 0.088 | 0.331 | 0.733 | 0.659 | 0.341 | 0.236 | 0.072 | 0.308 | |
4 | 0.310 | 0.271 | 0.074 | 0.345 | 0.785 | 0.655 | 0.338 | 0.195 | 0.090 | 0.285 | |
Average 1 and 3 | 0.333 | 0.222 | 0.115 | 0.338 | 0.660 | 0.671 | 0.324 | 0.231 | 0.075 | 0.305 | |
Average 2 and 4 | 0.301 | 0.248 | 0.089 | 0.337 | 0.735 | 0.638 | 0.324 | 0.195 | 0.089 | 0.283 | |
OB-8 | 1 | 0.332 | 0.235 | 0.097 | 0.332 | 0.708 | 0.664 | 0.333 | 0.229 | 0.074 | 0.303 |
2 | 0.313 | 0.207 | 0.125 | 0.332 | 0.624 | 0.645 | 0.299 | 0.190 | 0.086 | 0.276 | |
3 | 0.366 | 0.230 | 0.101 | 0.332 | 0.694 | 0.698 | 0.329 | 0.261 | 0.073 | 0.333 | |
4 | 0.340 | 0.204 | 0.126 | 0.330 | 0.618 | 0.671 | 0.307 | 0.232 | 0.086 | 0.318 | |
Average 1 and 3 | 0.349 | 0.233 | 0.099 | 0.332 | 0.701 | 0.681 | 0.331 | 0.245 | 0.074 | 0.318 | |
Average 2 and 4 | 0.327 | 0.206 | 0.125 | 0.331 | 0.621 | 0.658 | 0.303 | 0.211 | 0.086 | 0.297 | |
OB-9 | 1 | 0.338 | 0.252 | 0.066 | 0.319 | 0.792 | 0.656 | 0.328 | 0.202 | 0.062 | 0.264 |
2 | 0.311 | 0.205 | 0.127 | 0.332 | 0.618 | 0.644 | 0.345 | 0.228 | 0.062 | 0.320 | |
3 | 0.371 | 0.233 | 0.085 | 0.318 | 0.733 | 0.689 | 0.329 | 0.238 | 0.059 | 0.297 | |
4 | 0.327 | 0.174 | 0.146 | 0.320 | 0.545 | 0.647 | 0.282 | 0.244 | 0.063 | 0.307 | |
Average 1 and 3 | 0.354 | 0.243 | 0.076 | 0.318 | 0.763 | 0.673 | 0.329 | 0.220 | 0.061 | 0.281 | |
Average 2 and 4 | 0.319 | 0.190 | 0.136 | 0.326 | 0.581 | 0.645 | 0.313 | 0.236 | 0.062 | 0.313 | |
OB-10 | 1 | 0.339 | 0.176 | 0.166 | 0.341 | 0.515 | 0.680 | 0.278 | 0.220 | 0.083 | 0.303 |
2 | 0.309 | 0.242 | 0.072 | 0.314 | 0.772 | 0.622 | 0.346 | 0.246 | 0.072 | 0.317 | |
3 | 0.329 | 0.178 | 0.151 | 0.329 | 0.541 | 0.657 | 0.293 | 0.218 | 0.084 | 0.302 | |
4 | 0.308 | 0.241 | 0.096 | 0.337 | 0.715 | 0.645 | 0.340 | 0.238 | 0.079 | 0.317 | |
Average 1 and 3 | 0.334 | 0.177 | 0.158 | 0.335 | 0.528 | 0.668 | 0.286 | 0.219 | 0.083 | 0.302 | |
Average 2 and 4 | 0.309 | 0.241 | 0.084 | 0.325 | 0.743 | 0.634 | 0.343 | 0.242 | 0.075 | 0.317 | |
OB-11 | 1 | 0.350 | 0.149 | 0.193 | 0.342 | 0.436 | 0.692 | 0.279 | 0.228 | 0.083 | 0.310 |
2 | 0.290 | 0.176 | 0.147 | 0.323 | 0.546 | 0.613 | 0.295 | 0.221 | 0.077 | 0.298 | |
3 | 0.345 | 0.215 | 0.116 | 0.331 | 0.649 | 0.675 | 0.313 | 0.235 | 0.083 | 0.318 | |
4 | 0.299 | 0.220 | 0.112 | 0.332 | 0.664 | 0.630 | 0.326 | 0.236 | 0.079 | 0.314 | |
Average 1 and 3 | 0.347 | 0.182 | 0.154 | 0.336 | 0.542 | 0.683 | 0.296 | 0.231 | 0.083 | 0.314 | |
Average 2 and 4 | 0.294 | 0.198 | 0.129 | 0.327 | 0.605 | 0.622 | 0.310 | 0.228 | 0.078 | 0.306 | |
OB-12 | 1 | 0.341 | 0.233 | 0.121 | 0.355 | 0.658 | 0.696 | 0.321 | 0.198 | 0.089 | 0.286 |
2 | 0.339 | 0.200 | 0.131 | 0.331 | 0.604 | 0.671 | 0.309 | 0.233 | 0.078 | 0.311 | |
3 | 0.354 | 0.219 | 0.114 | 0.333 | 0.659 | 0.686 | 0.319 | 0.214 | 0.084 | 0.298 | |
4 | 0.323 | 0.231 | 0.098 | 0.329 | 0.701 | 0.652 | 0.325 | 0.225 | 0.077 | 0.302 | |
Average 1 and 3 | 0.347 | 0.226 | 0.117 | 0.344 | 0.658 | 0.691 | 0.320 | 0.206 | 0.086 | 0.292 | |
Average 2 and 4 | 0.331 | 0.215 | 0.115 | 0.330 | 0.652 | 0.661 | 0.317 | 0.229 | 0.078 | 0.307 | |
OB-13 | 1 | 0.345 | 0.242 | 0.095 | 0.336 | 0.719 | 0.681 | 0.323 | 0.211 | 0.090 | 0.301 |
2 | 0.327 | 0.202 | 0.127 | 0.329 | 0.614 | 0.656 | 0.301 | 0.217 | 0.076 | 0.292 | |
3 | 0.331 | 0.211 | 0.121 | 0.332 | 0.635 | 0.663 | 0.310 | 0.218 | 0.088 | 0.306 | |
4 | 0.346 | 0.141 | 0.200 | 0.342 | 0.413 | 0.688 | 0.279 | 0.216 | 0.082 | 0.298 | |
Average 1 and 3 | 0.338 | 0.226 | 0.108 | 0.334 | 0.677 | 0.672 | 0.316 | 0.214 | 0.089 | 0.303 | |
Average 2 and 4 | 0.337 | 0.172 | 0.164 | 0.335 | 0.514 | 0.672 | 0.290 | 0.217 | 0.079 | 0.295 | |
OB-14 | 1 | 0.339 | 0.167 | 0.166 | 0.333 | 0.501 | 0.672 | 0.300 | 0.228 | 0.077 | 0.305 |
2 | 0.339 | 0.188 | 0.143 | 0.331 | 0.568 | 0.670 | 0.299 | 0.204 | 0.087 | 0.290 | |
3 | 0.290 | 0.216 | 0.121 | 0.337 | 0.641 | 0.626 | 0.332 | 0.229 | 0.079 | 0.307 | |
4 | 0.335 | 0.201 | 0.137 | 0.338 | 0.595 | 0.673 | 0.308 | 0.228 | 0.087 | 0.314 | |
Average 1 and 3 | 0.314 | 0.191 | 0.144 | 0.335 | 0.571 | 0.649 | 0.316 | 0.228 | 0.078 | 0.306 | |
Average 2 and 4 | 0.337 | 0.194 | 0.140 | 0.334 | 0.582 | 0.672 | 0.303 | 0.216 | 0.087 | 0.302 | |
OB-15 | 1 | 0.257 | 0.213 | 0.129 | 0.342 | 0.624 | 0.599 | 0.315 | 0.242 | 0.075 | 0.317 |
2 | 0.325 | 0.192 | 0.134 | 0.327 | 0.588 | 0.651 | 0.297 | 0.223 | 0.085 | 0.308 | |
3 | 0.253 | 0.223 | 0.109 | 0.332 | 0.672 | 0.585 | 0.307 | 0.307 | 0.078 | 0.385 | |
4 | 0.318 | 0.222 | 0.108 | 0.330 | 0.674 | 0.648 | 0.315 | 0.230 | 0.087 | 0.317 | |
Average 1 and 3 | 0.255 | 0.218 | 0.119 | 0.337 | 0.648 | 0.592 | 0.311 | 0.274 | 0.077 | 0.351 | |
Average 2 and 4 | 0.321 | 0.207 | 0.121 | 0.328 | 0.631 | 0.650 | 0.306 | 0.227 | 0.086 | 0.313 | |
OB-16 | 1 | 0.376 | 0.172 | 0.160 | 0.332 | 0.517 | 0.708 | 0.291 | 0.220 | 0.082 | 0.302 |
2 | 0.213 | 0.216 | 0.109 | 0.326 | 0.665 | 0.539 | 0.353 | 0.279 | 0.073 | 0.351 | |
3 | 0.391 | 0.171 | 0.160 | 0.331 | 0.516 | 0.722 | 0.336 | 0.295 | 0.084 | 0.379 | |
4 | 0.248 | 0.212 | 0.118 | 0.329 | 0.643 | 0.577 | 0.319 | 0.220 | 0.075 | 0.295 | |
Average 1 and 3 | 0.383 | 0.171 | 0.160 | 0.332 | 0.516 | 0.715 | 0.313 | 0.257 | 0.083 | 0.341 | |
Average 2 and 4 | 0.231 | 0.214 | 0.113 | 0.327 | 0.654 | 0.558 | 0.336 | 0.249 | 0.074 | 0.323 | |
Average | 1 and 3 | 0.336 | 0.211 | 0.122 | 0.333 | 0.636 | 0.650 | 0.316 | 0.232 | 0.078 | 0.310 |
2 and 4 | 0.303 | 0.212 | 0.119 | 0.331 | 0.641 | 0.635 | 0.318 | 0.229 | 0.079 | 0.309 | |
All | 0.319 | 0.212 | 0.120 | 0.332 | 0.639 | 0.643 | 0.317 | 0.230 | 0.079 | 0.309 | |
Standard Deviation | 1 and 3 | 0.035 | 0.029 | 0.031 | 0.007 | 0.092 | 0.079 | 0.015 | 0.021 | 0.009 | 0.022 |
2 and 4 | 0.036 | 0.020 | 0.022 | 0.008 | 0.063 | 0.038 | 0.014 | 0.014 | 0.009 | 0.012 | |
All | 0.039 | 0.024 | 0.027 | 0.007 | 0.078 | 0.062 | 0.014 | 0.018 | 0.009 | 0.017 |
Table 29. Weld dimensions of UB series.
Specimen | Weld Location | d1 (inches) |
d2 (inches) |
d3 (inches) |
d4 (inches) |
d2/d4 | d5 (inches) |
t (inches) |
h1 (inches) |
h2 (inches) |
h (inches) |
---|---|---|---|---|---|---|---|---|---|---|---|
UB-1 | 1 | 0.251 | 0.223 | 0.113 | 0.335 | 0.664 | 0.587 | 0.332 | 0.235 | 0.087 | 0.322 |
2 | 0.345 | 0.166 | 0.166 | 0.333 | 0.500 | 0.678 | 0.280 | 0.218 | 0.083 | 0.301 | |
3 | 0.262 | 0.211 | 0.120 | 0.331 | 0.637 | 0.593 | 0.318 | 0.230 | 0.082 | 0.312 | |
4 | 0.347 | 0.203 | 0.129 | 0.332 | 0.612 | 0.679 | 0.303 | 0.218 | 0.079 | 0.294 | |
Average 1 and 3 | 0.257 | 0.217 | 0.116 | 0.333 | 0.651 | 0.590 | 0.325 | 0.232 | 0.085 | 0.317 | |
Average 2 and 4 | 0.346 | 0.185 | 0.148 | 0.332 | 0.556 | 0.678 | 0.291 | 0.218 | 0.081 | 0.297 | |
UB-2 | 1 | 0.322 | 0.183 | 0.151 | 0.334 | 0.549 | 0.656 | 0.293 | 0.267 | 0.078 | 0.345 |
2 | 0.261 | 0.224 | 0.110 | 0.334 | 0.669 | 0.595 | 0.327 | 0.282 | 0.083 | 0.371 | |
3 | 0.311 | 0.241 | 0.094 | 0.334 | 0.720 | 0.645 | 0.321 | 0.215 | 0.083 | 0.298 | |
4 | 0.270 | 0.250 | 0.086 | 0.336 | 0.744 | 0.606 | 0.336 | 0.223 | 0.080 | 0.302 | |
Average 1 and 3 | 0.317 | 0.212 | 0.122 | 0.334 | 0.635 | 0.651 | 0.307 | 0.241 | 0.080 | 0.321 | |
Average 2 and 4 | 0.266 | 0.237 | 0.098 | 0.335 | 0.707 | 0.600 | 0.332 | 0.252 | 0.081 | 0.336 | |
UB-3 | 1 | 0.281 | 0.226 | 0.080 | 0.306 | 0.740 | 0.587 | 0.344 | 0.263 | 0.063 | 0.326 |
2 | 0.367 | 0.177 | 0.157 | 0.334 | 0.529 | 0.701 | 0.286 | 0.216 | 0.081 | 0.296 | |
3 | 0.280 | 0.172 | 0.134 | 0.306 | 0.563 | 0.586 | 0.307 | 0.248 | 0.063 | 0.311 | |
4 | 0.337 | 0.148 | 0.183 | 0.332 | 0.447 | 0.669 | 0.275 | 0.240 | 0.078 | 0.318 | |
Average 1 and 3 | 0.281 | 0.199 | 0.107 | 0.306 | 0.651 | 0.587 | 0.325 | 0.256 | 0.063 | 0.318 | |
Average 2 and 4 | 0.352 | 0.163 | 0.170 | 0.333 | 0.488 | 0.685 | 0.280 | 0.228 | 0.079 | 0.307 | |
UB-4 | 1 | 0.254 | 0.214 | 0.117 | 0.331 | 0.647 | 0.585 | 0.323 | 0.231 | 0.082 | 0.313 |
2 | 0.344 | 0.144 | 0.169 | 0.312 | 0.459 | 0.656 | 0.276 | 0.234 | 0.077 | 0.311 | |
3 | 0.206 | 0.189 | 0.144 | 0.333 | 0.567 | 0.539 | 0.363 | 0.286 | 0.081 | 0.366 | |
4 | 0.370 | 0.156 | 0.176 | 0.332 | 0.469 | 0.702 | 0.285 | 0.232 | 0.083 | 0.315 | |
Average 1 and 3 | 0.230 | 0.201 | 0.130 | 0.332 | 0.607 | 0.562 | 0.343 | 0.258 | 0.081 | 0.340 | |
Average 2 and 4 | 0.357 | 0.150 | 0.173 | 0.322 | 0.464 | 0.679 | 0.281 | 0.233 | 0.080 | 0.313 | |
UB-5 | 1 | 0.279 | 0.240 | 0.103 | 0.343 | 0.699 | 0.622 | 0.337 | 0.230 | 0.085 | 0.315 |
2 | 0.333 | 0.137 | 0.192 | 0.329 | 0.417 | 0.662 | 0.264 | 0.207 | 0.083 | 0.290 | |
3 | 0.258 | 0.204 | 0.129 | 0.333 | 0.613 | 0.591 | 0.328 | 0.229 | 0.084 | 0.313 | |
4 | 0.329 | 0.202 | 0.129 | 0.331 | 0.609 | 0.660 | 0.297 | 0.220 | 0.080 | 0.300 | |
Average 1 and 3 | 0.269 | 0.222 | 0.116 | 0.338 | 0.656 | 0.607 | 0.332 | 0.229 | 0.085 | 0.314 | |
Average 2 and 4 | 0.331 | 0.170 | 0.161 | 0.330 | 0.513 | 0.661 | 0.281 | 0.213 | 0.081 | 0.295 | |
UB-6 | 1 | 0.262 | 0.251 | 0.089 | 0.342 | 0.732 | 0.604 | 0.346 | 0.304 | 0.088 | 0.392 |
2 | 0.356 | 0.175 | 0.154 | 0.330 | 0.532 | 0.686 | 0.283 | 0.214 | 0.082 | 0.296 | |
3 | 0.287 | 0.201 | 0.138 | 0.340 | 0.593 | 0.626 | 0.309 | 0.209 | 0.083 | 0.293 | |
4 | 0.337 | 0.193 | 0.140 | 0.333 | 0.580 | 0.670 | 0.298 | 0.222 | 0.081 | 0.303 | |
Average 1 and 3 | 0.274 | 0.226 | 0.114 | 0.341 | 0.662 | 0.615 | 0.327 | 0.257 | 0.085 | 0.342 | |
Average 2 and 4 | 0.346 | 0.184 | 0.147 | 0.331 | 0.556 | 0.678 | 0.290 | 0.218 | 0.081 | 0.299 | |
UB-7 | 1 | 0.265 | 0.241 | 0.094 | 0.335 | 0.719 | 0.600 | 0.337 | 0.315 | 0.085 | 0.400 |
2 | 0.327 | 0.191 | 0.142 | 0.333 | 0.573 | 0.660 | 0.287 | 0.205 | 0.086 | 0.291 | |
3 | 0.245 | 0.247 | 0.087 | 0.334 | 0.739 | 0.580 | 0.349 | 0.329 | 0.085 | 0.414 | |
4 | 0.321 | 0.179 | 0.152 | 0.331 | 0.541 | 0.653 | 0.287 | 0.225 | 0.080 | 0.304 | |
Average 1 and 3 | 0.255 | 0.244 | 0.091 | 0.335 | 0.729 | 0.590 | 0.343 | 0.322 | 0.085 | 0.407 | |
Average 2 and 4 | 0.324 | 0.185 | 0.147 | 0.332 | 0.557 | 0.657 | 0.287 | 0.215 | 0.083 | 0.297 | |
UB-8 | 1 | 0.247 | 0.224 | 0.115 | 0.338 | 0.661 | 0.585 | 0.342 | 0.277 | 0.082 | 0.359 |
2 | 0.326 | 0.191 | 0.140 | 0.331 | 0.577 | 0.657 | 0.286 | 0.258 | 0.083 | 0.343 | |
3 | 0.248 | 0.254 | 0.083 | 0.338 | 0.753 | 0.586 | 0.345 | 0.321 | 0.084 | 0.404 | |
4 | 0.305 | 0.200 | 0.135 | 0.335 | 0.597 | 0.640 | 0.295 | 0.279 | 0.085 | 0.365 | |
Average 1 and 3 | 0.248 | 0.239 | 0.099 | 0.338 | 0.707 | 0.586 | 0.344 | 0.299 | 0.083 | 0.382 | |
Average 2 and 4 | 0.316 | 0.195 | 0.138 | 0.333 | 0.587 | 0.648 | 0.291 | 0.269 | 0.084 | 0.354 | |
UB-9 | 1 | 0.280 | 0.249 | 0.084 | 0.333 | 0.747 | 0.613 | 0.341 | 0.316 | 0.079 | 0.394 |
2 | 0.281 | 0.205 | 0.119 | 0.324 | 0.633 | 0.603 | 0.314 | 0.288 | 0.084 | 0.372 | |
3 | 0.251 | 0.259 | 0.072 | 0.331 | 0.782 | 0.058 | 0.366 | 0.303 | 0.080 | 0.383 | |
4 | 0.305 | 0.198 | 0.137 | 0.335 | 0.590 | 0.640 | 0.296 | 0.219 | 0.083 | 0.302 | |
Average 1 and 3 | 0.266 | 0.254 | 0.078 | 0.332 | 0.764 | 0.336 | 0.353 | 0.309 | 0.079 | 0.388 | |
Average 2 and 4 | 0.293 | 0.202 | 0.128 | 0.330 | 0.611 | 0.622 | 0.305 | 0.254 | 0.084 | 0.337 | |
UB-10 | 1 | 0.273 | 0.244 | 0.088 | 0.332 | 0.734 | 0.605 | 0.332 | 0.285 | 0.084 | 0.370 |
2 | 0.274 | 0.227 | 0.103 | 0.329 | 0.688 | 0.604 | 0.322 | 0.231 | 0.078 | 0.309 | |
3 | 0.262 | 0.221 | 0.113 | 0.334 | 0.662 | 0.595 | 0.317 | 0.228 | 0.086 | 0.315 | |
4 | 0.308 | 0.225 | 0.108 | 0.333 | 0.677 | 0.641 | 0.349 | 0.280 | 0.074 | 0.354 | |
Average 1 and 3 | 0.267 | 0.232 | 0.100 | 0.333 | 0.698 | 0.600 | 0.325 | 0.257 | 0.085 | 0.342 | |
Average 2 and 4 | 0.291 | 0.226 | 0.105 | 0.331 | 0.682 | 0.622 | 0.335 | 0.256 | 0.076 | 0.332 | |
UB-11 | 1 | 0.298 | 0.187 | 0.141 | 0.328 | 0.571 | 0.626 | 0.298 | 0.243 | 0.072 | 0.315 |
2 | 0.276 | 0.211 | 0.126 | 0.337 | 0.626 | 0.613 | 0.311 | 0.225 | 0.087 | 0.312 | |
3 | 0.348 | 0.175 | 0.161 | 0.336 | 0.521 | 0.684 | 0.327 | 0.231 | 0.077 | 0.307 | |
4 | 0.270 | 0.203 | 0.128 | 0.331 | 0.614 | 0.602 | 0.311 | 0.239 | 0.083 | 0.322 | |
Average 1 and 3 | 0.323 | 0.181 | 0.151 | 0.332 | 0.546 | 0.655 | 0.312 | 0.237 | 0.075 | 0.311 | |
Average 2 and 4 | 0.273 | 0.207 | 0.127 | 0.334 | 0.620 | 0.607 | 0.311 | 0.232 | 0.085 | 0.317 | |
UB-12 | 1 | 0.340 | 0.176 | 0.160 | 0.336 | 0.523 | 0.676 | 0.302 | 0.271 | 0.074 | 0.345 |
2 | 0.295 | 0.193 | 0.140 | 0.333 | 0.581 | 0.628 | 0.292 | 0.205 | 0.085 | 0.290 | |
3 | 0.291 | 0.192 | 0.154 | 0.346 | 0.556 | 0.637 | 0.297 | 0.206 | 0.081 | 0.286 | |
4 | 0.263 | 0.157 | 0.169 | 0.326 | 0.482 | 0.589 | 0.283 | 0.225 | 0.082 | 0.307 | |
Average 1 and 3 | 0.316 | 0.184 | 0.157 | 0.341 | 0.540 | 0.657 | 0.300 | 0.238 | 0.077 | 0.316 | |
Average 2 and 4 | 0.279 | 0.175 | 0.154 | 0.329 | 0.531 | 0.608 | 0.288 | 0.215 | 0.083 | 0.298 | |
UB-13 | 1 | 0.343 | 0.148 | 0.186 | 0.334 | 0.444 | 0.677 | 0.270 | 0.212 | 0.070 | 0.282 |
2 | 0.300 | 0.228 | 0.107 | 0.335 | 0.679 | 0.635 | 0.326 | 0.234 | 0.085 | 0.319 | |
3 | 0.361 | 0.157 | 0.181 | 0.338 | 0.465 | 0.699 | 0.264 | 0.237 | 0.073 | 0.310 | |
4 | 0.311 | 0.205 | 0.126 | 0.331 | 0.620 | 0.642 | 0.300 | 0.214 | 0.083 | 0.296 | |
Average 1 and 3 | 0.352 | 0.153 | 0.183 | 0.336 | 0.454 | 0.688 | 0.267 | 0.224 | 0.072 | 0.296 | |
Average 2 and 4 | 0.305 | 0.216 | 0.117 | 0.333 | 0.650 | 0.638 | 0.313 | 0.224 | 0.084 | 0.308 | |
UB-14 | 1 | 0.307 | 0.218 | 0.120 | 0.338 | 0.644 | 0.645 | 0.306 | 0.222 | 0.094 | 0.315 |
2 | 0.342 | 0.215 | 0.122 | 0.336 | 0.638 | 0.678 | 0.304 | 0.207 | 0.078 | 0.285 | |
3 | 0.282 | 0.216 | 0.120 | 0.336 | 0.643 | 0.618 | 0.315 | 0.233 | 0.086 | 0.319 | |
4 | 0.342 | 0.187 | 0.143 | 0.330 | 0.567 | 0.672 | 0.292 | 0.225 | 0.077 | 0.302 | |
Average 1 and 3 | 0.295 | 0.217 | 0.120 | 0.337 | 0.644 | 0.632 | 0.310 | 0.227 | 0.090 | 0.317 | |
Average 2 and 4 | 0.342 | 0.201 | 0.132 | 0.333 | 0.603 | 0.675 | 0.298 | 0.216 | 0.078 | 0.294 | |
UB-15 | 1 | 0.318 | 0.243 | 0.089 | 0.333 | 0.731 | 0.650 | 0.339 | 0.267 | 0.076 | 0.343 |
2 | 0.275 | 0.198 | 0.146 | 0.344 | 0.577 | 0.619 | 0.316 | 0.227 | 0.087 | 0.314 | |
3 | 0.343 | 0.187 | 0.143 | 0.330 | 0.567 | 0.673 | 0.290 | 0.213 | 0.077 | 0.290 | |
4 | 0.295 | 0.204 | 0.132 | 0.336 | 0.607 | 0.631 | 0.310 | 0.243 | 0.081 | 0.324 | |
Average 1 and 3 | 0.330 | 0.215 | 0.116 | 0.331 | 0.649 | 0.662 | 0.314 | 0.240 | 0.077 | 0.317 | |
Average 2 and 4 | 0.285 | 0.201 | 0.139 | 0.340 | 0.592 | 0.625 | 0.313 | 0.235 | 0.084 | 0.319 | |
UB-16 | 1 | 0.268 | 0.188 | 0.148 | 0.336 | 0.559 | 0.604 | 0.315 | 0.252 | 0.083 | 0.335 |
2 | 0.311 | 0.165 | 0.176 | 0.341 | 0.485 | 0.652 | 0.299 | 0.220 | 0.080 | 0.300 | |
3 | 0.254 | 0.199 | 0.139 | 0.339 | 0.588 | 0.593 | 0.298 | 0.310 | 0.083 | 0.393 | |
4 | 0.420 | 0.168 | 0.176 | 0.344 | 0.489 | 0.764 | 0.316 | 0.295 | 0.082 | 0.377 | |
Average 1 and 3 | 0.261 | 0.194 | 0.144 | 0.337 | 0.574 | 0.599 | 0.306 | 0.281 | 0.083 | 0.364 | |
Average 2 and 4 | 0.365 | 0.167 | 0.176 | 0.342 | 0.487 | 0.708 | 0.307 | 0.257 | 0.081 | 0.339 | |
Average | 1 and 3 | 0.284 | 0.212 | 0.122 | 0.334 | 0.639 | 0.601 | 0.321 | 0.257 | 0.080 | 0.337 |
2 and 4 | 0.317 | 0.191 | 0.141 | 0.333 | 0.575 | 0.649 | 0.300 | 0.233 | 0.082 | 0.315 | |
All | 0.300 | 0.202 | 0.131 | 0.333 | 0.607 | 0.625 | 0.311 | 0.245 | 0.081 | 0.326 | |
Standard Deviation | 1 and 3 | 0.034 | 0.026 | 0.027 | 0.008 | 0.079 | 0.079 | 0.021 | 0.030 | 0.007 | 0.032 |
2 and 4 | 0.033 | 0.024 | 0.023 | 0.004 | 0.070 | 0.033 | 0.017 | 0.018 | 0.003 | 0.019 | |
All | 0.037 | 0.027 | 0.026 | 0.006 | 0.080 | 0.064 | 0.022 | 0.027 | 0.005 | 0.028 |
Table 30. Weld dimensions of W series.
Specimen | Weld Location | d1 (inches) |
d2 (inches) |
d3 (inches) |
d4 (inches) |
d2/d4 | d5 (inches) |
t (inches) |
h (inches) |
---|---|---|---|---|---|---|---|---|---|
W-1 | 1 | 0.432 | 0.092 | 0.232 | 0.325 | 0.283 | 0.757 | 0.220 | 0.319 |
2 | 0.318 | 0.122 | 0.197 | 0.319 | 0.382 | 0.637 | 0.304 | 0.382 | |
3 | 0.401 | 0.106 | 0.219 | 0.324 | 0.327 | 0.725 | 0.285 | 0.382 | |
4 | 0.394 | 0.087 | 0.233 | 0.320 | 0.272 | 0.714 | 0.298 | 0.385 | |
Average 1 and 3 | 0.417 | 0.099 | 0.226 | 0.325 | 0.305 | 0.741 | 0.253 | 0.351 | |
Average 2 and 4a | 0.356 | 0.105 | 0.215 | 0.320 | 0.327 | 0.676 | 0.301 | 0.384 | |
W-2 | 1 | 0.401 | 0.106 | 0.219 | 0.324 | 0.327 | 0.725 | 0.285 | 0.382 |
2 | 0.394 | 0.087 | 0.233 | 0.320 | 0.272 | 0.714 | 0.298 | 0.385 | |
3 | 0.348 | 0.104 | 0.221 | 0.325 | 0.320 | 0.673 | 0.248 | 0.384 | |
4 | 0.388 | 0.125 | 0.197 | 0.323 | 0.387 | 0.711 | 0.291 | 0.331 | |
Average 1 and 3a | 0.375 | 0.105 | 0.220 | 0.325 | 0.324 | 0.699 | 0.267 | 0.383 | |
Average 2 and 4 | 0.391 | 0.106 | 0.215 | 0.322 | 0.330 | 0.713 | 0.295 | 0.358 | |
W-3 | 1 | 0.348 | 0.104 | 0.221 | 0.325 | 0.320 | 0.673 | 0.248 | 0.384 |
2 | 0.388 | 0.125 | 0.197 | 0.323 | 0.387 | 0.711 | 0.291 | 0.331 | |
3 | 0.363 | 0.141 | 0.200 | 0.341 | 0.413 | 0.704 | 0.255 | 0.418 | |
4 | 0.365 | 0.141 | 0.189 | 0.330 | 0.427 | 0.694 | 0.298 | 0.323 | |
Average 1 and 3 | 0.356 | 0.123 | 0.211 | 0.333 | 0.367 | 0.689 | 0.252 | 0.401 | |
Average 2 and 4a | 0.377 | 0.133 | 0.193 | 0.327 | 0.407 | 0.703 | 0.295 | 0.327 | |
W-4 | 1 | 0.363 | 0.141 | 0.200 | 0.341 | 0.413 | 0.704 | 0.255 | 0.418 |
2 | 0.365 | 0.141 | 0.189 | 0.330 | 0.427 | 0.694 | 0.298 | 0.323 | |
3 | 0.351 | 0.139 | 0.183 | 0.322 | 0.432 | 0.673 | 0.222 | 0.313 | |
4 | 0.386 | 0.101 | 0.205 | 0.306 | 0.330 | 0.692 | 0.263 | 0.452 | |
Average 1 and 3a | 0.357 | 0.140 | 0.192 | 0.332 | 0.423 | 0.689 | 0.239 | 0.366 | |
Average 2 and 4 | 0.376 | 0.121 | 0.197 | 0.318 | 0.379 | 0.693 | 0.281 | 0.388 | |
W-5 | 1 | 0.351 | 0.139 | 0.183 | 0.322 | 0.432 | 0.673 | 0.222 | 0.313 |
2 | 0.386 | 0.101 | 0.205 | 0.306 | 0.330 | 0.692 | 0.263 | 0.452 | |
3 | 0.361 | 0.122 | 0.206 | 0.328 | 0.372 | 0.689 | 0.225 | 0.334 | |
4 | 0.358 | 0.109 | 0.216 | 0.326 | 0.334 | 0.684 | 0.303 | 0.384 | |
Average 1 and 3 | 0.356 | 0.131 | 0.195 | 0.325 | 0.402 | 0.681 | 0.224 | 0.324 | |
Average 2 and 4a | 0.372 | 0.105 | 0.211 | 0.316 | 0.332 | 0.688 | 0.283 | 0.418 | |
W-6 | 1 | 0.361 | 0.122 | 0.206 | 0.328 | 0.372 | 0.689 | 0.225 | 0.334 |
2 | 0.358 | 0.109 | 0.216 | 0.326 | 0.334 | 0.684 | 0.303 | 0.384 | |
3 | 0.344 | 0.131 | 0.192 | 0.323 | 0.406 | 0.344 | 0.235 | 0.346 | |
4 | 0.401 | 0.144 | 0.194 | 0.339 | 0.425 | 0.740 | 0.290 | 0.330 | |
Average 1 and 3 | 0.353 | 0.127 | 0.199 | 0.326 | 0.389 | 0.517 | 0.230 | 0.340 | |
Average 2 and 4a | 0.380 | 0.127 | 0.205 | 0.333 | 0.380 | 0.712 | 0.297 | 0.357 | |
W-7 | 1 | 0.344 | 0.131 | 0.192 | 0.323 | 0.406 | 0.344 | 0.235 | 0.346 |
2 | 0.401 | 0.144 | 0.194 | 0.339 | 0.425 | 0.740 | 0.290 | 0.330 | |
3 | 0.375 | 0.171 | 0.145 | 0.316 | 0.541 | 0.691 | 0.303 | 0.325 | |
4 | 0.363 | 0.150 | 0.162 | 0.313 | 0.479 | 0.676 | 0.316 | 0.345 | |
Average 1 and 3a | 0.360 | 0.151 | 0.169 | 0.320 | 0.474 | 0.518 | 0.269 | 0.336 | |
Average 2 and 4 | 0.382 | 0.147 | 0.178 | 0.326 | 0.452 | 0.708 | 0.303 | 0.338 | |
W-8 | 1 | 0.375 | 0.171 | 0.145 | 0.316 | 0.541 | 0.691 | 0.303 | 0.325 |
2 | 0.363 | 0.150 | 0.162 | 0.313 | 0.479 | 0.676 | 0.316 | 0.345 | |
3 | 0.358 | 0.130 | 0.206 | 0.335 | 0.388 | 0.693 | 0.236 | 0.363 | |
4 | 0.357 | 0.141 | 0.186 | 0.326 | 0.433 | 0.683 | 0.296 | 0.335 | |
Average 1 and 3 | 0.367 | 0.151 | 0.176 | 0.326 | 0.465 | 0.692 | 0.270 | 0.344 | |
Average 2 and 4a | 0.360 | 0.146 | 0.174 | 0.320 | 0.456 | 0.680 | 0.306 | 0.340 | |
W-9 | 1 | 0.358 | 0.130 | 0.206 | 0.335 | 0.388 | 0.693 | 0.236 | 0.363 |
2 | 0.357 | 0.141 | 0.186 | 0.326 | 0.433 | 0.683 | 0.296 | 0.335 | |
3 | 0.369 | 0.110 | 0.210 | 0.320 | 0.344 | 0.690 | 0.288 | 0.369 | |
4 | 0.359 | 0.137 | 0.188 | 0.326 | 0.420 | 0.685 | 0.290 | 0.339 | |
Average 1 and 3a | 0.364 | 0.120 | 0.208 | 0.328 | 0.366 | 0.692 | 0.262 | 0.366 | |
Average 2 and 4 | 0.358 | 0.139 | 0.187 | 0.326 | 0.427 | 0.684 | 0.293 | 0.337 | |
W-10 | 1 | 0.369 | 0.110 | 0.210 | 0.320 | 0.344 | 0.690 | 0.288 | 0.369 |
2 | 0.359 | 0.137 | 0.188 | 0.326 | 0.420 | 0.685 | 0.290 | 0.339 | |
3 | 0.344 | 0.122 | 0.196 | 0.318 | 0.384 | 0.663 | 0.279 | 0.329 | |
4 | 0.381 | 0.149 | 0.192 | 0.341 | 0.437 | 0.721 | 0.302 | 0.355 | |
Average 1 and 3a | 0.357 | 0.116 | 0.203 | 0.319 | 0.364 | 0.677 | 0.284 | 0.349 | |
Average 2 and 4 | 0.370 | 0.143 | 0.190 | 0.334 | 0.429 | 0.703 | 0.296 | 0.347 | |
W-11 | 1 | 0.344 | 0.122 | 0.196 | 0.318 | 0.384 | 0.663 | 0.279 | 0.329 |
2 | 0.381 | 0.149 | 0.192 | 0.341 | 0.437 | 0.721 | 0.302 | 0.355 | |
3 | 0.361 | 0.130 | 0.198 | 0.329 | 0.395 | 0.690 | 0.288 | 0.342 | |
4 | 0.379 | 0.084 | 0.237 | 0.322 | 0.261 | 0.701 | 0.280 | 0.371 | |
Average 1 and 3 | 0.353 | 0.126 | 0.197 | 0.324 | 0.390 | 0.677 | 0.284 | 0.336 | |
Average 2 and 4a | 0.380 | 0.117 | 0.215 | 0.332 | 0.349 | 0.711 | 0.291 | 0.363 | |
W-12 | 1 | 0.361 | 0.130 | 0.198 | 0.329 | 0.395 | 0.690 | 0.288 | 0.342 |
2 | 0.379 | 0.084 | 0.237 | 0.322 | 0.261 | 0.701 | 0.280 | 0.371 | |
3 | 0.381 | 0.132 | 0.189 | 0.322 | 0.410 | 0.702 | 0.298 | 0.387 | |
4 | 0.330 | 0.174 | 0.150 | 0.324 | 0.537 | 0.654 | 0.311 | 0.347 | |
Average 1 and 3a | 0.371 | 0.131 | 0.194 | 0.326 | 0.403 | 0.696 | 0.293 | 0.365 | |
Average 2 and 4 | 0.355 | 0.129 | 0.194 | 0.323 | 0.399 | 0.678 | 0.296 | 0.359 | |
W-13 | 1 | 0.381 | 0.132 | 0.189 | 0.322 | 0.410 | 0.702 | 0.298 | 0.387 |
2 | 0.330 | 0.174 | 0.150 | 0.324 | 0.537 | 0.654 | 0.311 | 0.347 | |
3 | 0.396 | 0.096 | 0.228 | 0.324 | 0.296 | 0.720 | 0.301 | 0.386 | |
4 | 0.361 | 0.132 | 0.203 | 0.336 | 0.393 | 0.697 | 0.312 | 0.385 | |
Average 1 and 3 | 0.389 | 0.114 | 0.209 | 0.323 | 0.353 | 0.711 | 0.300 | 0.387 | |
Average 2 and 4a | 0.346 | 0.153 | 0.177 | 0.330 | 0.465 | 0.676 | 0.312 | 0.366 | |
W-14 | 1 | 0.396 | 0.096 | 0.228 | 0.324 | 0.296 | 0.720 | 0.301 | 0.386 |
2 | 0.361 | 0.132 | 0.203 | 0.336 | 0.393 | 0.697 | 0.312 | 0.385 | |
3 | 0.378 | 0.108 | 0.217 | 0.325 | 0.332 | 0.704 | 0.287 | 0.341 | |
4 | 0.292 | 0.119 | 0.202 | 0.322 | 0.370 | 0.614 | 0.297 | 0.376 | |
Average 1 and 3a | 0.387 | 0.102 | 0.223 | 0.325 | 0.314 | 0.712 | 0.294 | 0.364 | |
Average 2 and 4 | 0.327 | 0.126 | 0.203 | 0.329 | 0.382 | 0.656 | 0.305 | 0.381 | |
W-15 | 1 | 0.378 | 0.108 | 0.217 | 0.325 | 0.332 | 0.704 | 0.287 | 0.341 |
2 | 0.292 | 0.119 | 0.202 | 0.322 | 0.370 | 0.614 | 0.297 | 0.376 | |
3 | 0.362 | 0.072 | 0.236 | 0.307 | .235 | 0.670 | 0.268 | 0.355 | |
4 | 0.357 | 0.128 | 0.192 | 0.320 | 0.400 | 0.677 | 0.280 | 0.338 | |
Average 1 and 3 | 0.370 | 0.090 | 0.227 | 0.316 | 0.284 | 0.687 | 0.278 | 0.348 | |
Average 2 and 4a | 0.325 | 0.124 | 0.197 | 0.321 | 0.385 | 0.646 | 0.289 | 0.357 | |
W-16 | 1 | 0.362 | 0.072 | 0.236 | 0.307 | .235 | 0.670 | 0.268 | 0.355 |
2 | 0.357 | 0.128 | 0.192 | 0.320 | 0.400 | 0.677 | 0.280 | 0.338 | |
Average | 1 and 3 | 0.368 | 0.120 | 0.204 | 0.324 | 0.370 | 0.672 | 0.266 | 0.357 |
2 and 4 | 0.363 | 0.128 | 0.196 | 0.325 | 0.393 | 0.688 | 0.295 | 0.360 | |
All | 0.366 | 0.124 | 0.200 | 0.324 | 0.382 | 0.680 | 0.281 | 0.359 | |
Standard Deviation | 1 and 3 | 0.021 | 0.023 | 0.022 | 0.008 | 0.070 | 0.090 | 0.029 | 0.029 |
2 and 4 | 0.028 | 0.024 | 0.022 | 0.009 | 0.071 | 0.030 | 0.013 | 0.033 | |
All | 0.024 | 0.024 | 0.022 | 0.008 | 0.071 | 0.067 | 0.027 | 0.031 | |
aUsed to denote side the fatigue failure occurred on. |
